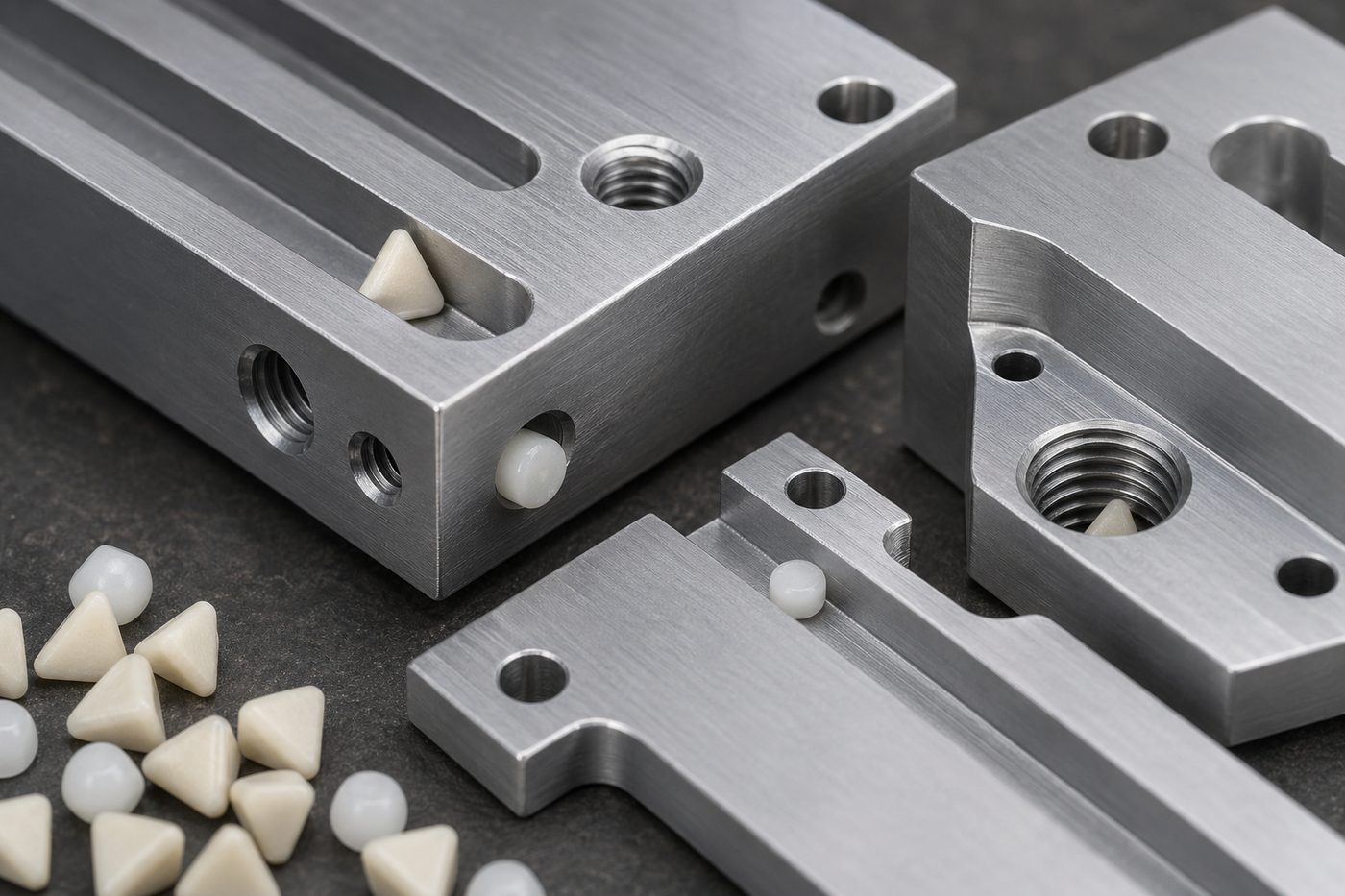

html So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus Kurze Antwort: Wählen Sie das kleinste Medium, das das erforderliche Merkmal erreicht und dennoch zuverlässig getrennt werden kann. Ein kleinerer Chip kann den Zugang verbessern, kann sich aber auch in einer Bohrung festsetzen, durch einen Schlitz hindurchtreten, die Trennung verlangsamen oder die Kontaktintensität verändern. Die richtige Größe ist daher eine Entscheidung bezüglich Geometrie, Defekt, Maschine und Prüfung – keine einfache Regel „kleiner ist besser“. Wichtig: Bestätigen Sie den Medienzugang und die Trennung an repräsentativen Teilen. Eine Kataloggröße ist kein Beweis dafür, dass eine bestimmte Form Ihr Merkmal passiert, ohne stecken zu bleiben. 1. Erfassen Sie das Merkmal vor der Medienauswahl Erfassen Sie die kleinste Öffnung, Schlitzbreite, Hohlraumtiefe und Durchgangslänge. Markieren Sie außerdem Gewinde, Dichtflächen, kosmetische Oberflächen und Kanten, die nicht zu stark abgerundet werden dürfen. Das kritische Maß ist häufig nicht der Nenndurchmesser der Bohrung: Ein schräger Eintritt, Grat, Querbohrung oder blinder Hohlraum kann den nutzbaren Durchgang verringern. Durchgangsbohrungen: Prüfen Sie Eintritts- und Austrittsgrate, Querschnitte und die Möglichkeit, dass ein Chip hindurchtritt und sich an anderer Stelle festsetzt.Schlitze: Vergleichen Sie die kürzeste Schlitzabmessung mit dem kleinsten Querschnitt und der Ausrichtung des Mediums.Blinde Hohlräume: Prüfen Sie, ob das Medium eintreten, zirkulieren und wieder austreten kann, ohne sich am Boden anzusammeln.Innere Kanäle: Stellen Sie sicher, dass das Prozessziel erreichbar ist; der Oberflächenkontakt innerhalb eines Kanals kann ungleichmäßig sein. 2. Verwenden Sie eine Passform- und Funktionsprüfung, nicht nur eine Größenangabe FrageWarum es wichtig istPrüfung Kann das Medium eintreten?Eine große oder schlecht ausgerichtete Form erreicht den Grat möglicherweise nie.Markieren Sie Eintritt und Austritt; prüfen Sie nach einem kurzen Zyklus. Kann das Medium austreten?Eingeschlossene Chips verursachen Nacharbeit, Verunreinigungen und Kundenrisiken.Zählen Sie zurückgehaltene Teile nach der Trennung und dem Waschen. Kann es die Kante schützen?Ein zu kleiner oder zu scharfer Kontakt kann die Kantenabrundung erhöhen.Messen Sie Kantenradius und kritische Abmessungen. Die Medienform verändert den effektiven Querschnitt. Zylinder, Dreiecke, winkelig geschnittene Formen und Kunststoffformen gelangen nicht auf die gleiche Weise in dasselbe Merkmal. Wählen Sie Form und Größe gemeinsam aus und prüfen Sie anschließend die Zirkulation und Trennmethode der Maschine. 3. Finden Sie das Gleichgewicht zwischen Zugang, Festsetzen und Trennung Eine Verringerung der Mediengröße kann den Zugang verbessern, kann aber die Trennung verlangsamen, insbesondere wenn das Werkstück viele kleine Öffnungen aufweist oder wenn sich das Medium der Merkmalgröße nähert. Prüfen Sie die Sieb-, Magnet-, Durchfluss- oder Vibrations-Trennmethode der Maschine, bevor Sie eine feine Medienqualität freigeben. Der Leitfaden zu Keramik- versus Kunststoffmedienerklärt, warum Medienfamilie und Form zusammen mit der Geometrie berücksichtigt werden müssen. Verlassen Sie sich nicht nur auf visuelles Ausschütteln. Verwenden Sie eine definierte Rückhalteprüfung, beispielsweise eine gezählte Stichprobe, einen Spülschritt oder eine kontrollierte Prüfung von Hohlräumen. Die Abnahmemethode sollte zum Risiko des Teils und zu den Kundenanforderungen passen. 4. Stimmen Sie die Größe auf den eingehenden Defekt und die Zieloberfläche ab Ein kleiner Medienchip kann einen Hohlraum erreichen, aber nicht die Masse oder Schneidwirkung besitzen, die zum Entfernen eines starken Grats erforderlich ist. Umgekehrt kann ein großes aggressives Medium Material schnell an einer freiliegenden Kante entfernen und dabei das innere Merkmal verfehlen. Trennen Sie die Ziele: Entfernung innerer Grate, Glätten der Oberfläche, Kantenverrundung und Endpolieren können unterschiedliche Stufen oder Maschinenkonzepte erfordern. Bei empfindlichen oder hochwertigen Teilen vergleichen Sie die lose Massenbearbeitung mit einem Verfahren, das das Werkstück hält, wie z. B. Schlepp- oder Strömungsfinish. Die Maschinenauswahl sollte der Geometrie und dem Beschädigungsrisiko folgen, nicht allein der Medienbezeichnung. 5. Ein wiederholbarer Versuch zur Mediengrößenbestimmung Messen und dokumentieren Sie die kleinste Öffnung, Tiefe und Durchgangslänge.Wählen Sie zwei Kandidatenformen und zwei Größen aus, die mit der verfügbaren Ausrüstung getrennt werden können.Führen Sie einen kurzen Zugangsversuch durch und prüfen Sie anschließend jeden kritischen Hohlraum auf zurückgebliebenes Medium.Messen Sie die Gratentfernung, den Kantenradius, die Rauheit oder die optische Oberfläche gemäß Vorgabe.Führen Sie den besten Kandidaten erneut mit einer frischen Probe aus, um die Wiederholbarkeit zu bestätigen.Dokumentieren Sie das Medium, die Maschine, die Belastung, die Mischung/das Wasser, die Zykluszeit und die Trennmethode. Verwenden Sie die Dokumentation des Gleitschleif-Probeversuchs zur Dokumentation der Größenentscheidung und der Freigabekriterien. Für umfassendere Auswahlmöglichkeiten der Maschinenkapazität siehe den Auswahlleitfaden für Schüssel- und Trogmaschinen. Käufer-ChecklisteKleinste Öffnung, Schlitzbreite, Hohlraumtiefe und DurchgangslängeEingangsgrat-Höhe und ZielkantenradiusMaterial, Härte, kritische Abmessungen und SichtflächenGeeignete Medienform, -größe und TrennmethodeMaschinentyp, Belastungsverhältnis, Compound/Wasser und ZykluszeitMethode zur Abnahme der Rückhalteprüfung und dokumentierte Freigabekriterien Benötigen Sie Hilfe bei der Auswahl von Medien für interne Merkmale?Senden Sie die Teilezeichnung oder Fotos, den kleinsten Durchgang, den Eingangsgrat und die Zieloberfläche. Wir können helfen, einen Zugangs-, Trenn- und Prüfversuch zu definieren, bevor Ausrüstung oder Medien festgelegt werden.Kontaktieren Sie SurfacePolish für eine Prozessüberprüfung Dieser Leitfaden ist ein Rahmen zur Prozessauswahl. Die endgültige Mediengröße, -form und Zykluszeit müssen an repräsentativen Teilen bestätigt werden.

HTML So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus Kurze Antwort: Wählen Sie das kleinste Medium, das das erforderliche Merkmal erreicht und dennoch zuverlässig getrennt werden kann. Ein kleinerer Chip kann den Zugang verbessern, aber er kann sich auch in einer Bohrung festsetzen, durch einen Schlitz hindurchgehen, die Trennung verlangsamen oder die Kontaktintensität verändern. Die richtige Größe ist daher eine Entscheidung bezüglich Geometrie, Fehlerbild, Maschine und Prüfung – keine einfache Regel „kleiner ist besser“. Wichtig: Bestätigen Sie den Zugang des Mediums und die Trennung an repräsentativen Teilen. Eine Kataloggröße ist kein Beweis dafür, dass eine bestimmte Form durch Ihr Merkmal hindurchpasst, ohne stecken zu bleiben. 1. Erfassen Sie das Merkmal, bevor Sie das Medium auswählen Dokumentieren Sie die kleinste Öffnung, Schlitzbreite, Hohlraumtiefe und Durchgangslänge. Kennzeichnen Sie außerdem Gewinde, Dichtflächen, Sichtflächen und Kanten, die nicht zu stark abgerundet werden dürfen. Das kritische Maß ist oft nicht der Nenndurchmesser der Bohrung: Ein schräger Eintritt, Grat, Querbohrung oder ein Sackhohlraum kann den nutzbaren Durchgang verringern. Durchgangsbohrungen: Prüfen Sie Eintritts- und Austrittsgrate, Querschnitte und die Möglichkeit, dass ein Chip hindurchgeht und sich an anderer Stelle festsetzt.Schlitze: Vergleichen Sie die kürzeste Schlitzabmessung mit dem kleinsten Querschnitt des Mediums und seiner Ausrichtung.Sackhohlräume: Prüfen Sie, ob das Medium eintreten, zirkulieren und wieder austreten kann, ohne sich am Boden anzusammeln.Innere Kanäle: Stellen Sie sicher, dass das Prozessziel erreichbar ist; der Oberflächenkontakt innerhalb eines Kanals kann ungleichmäßig sein. 2. Verwenden Sie eine Passform- und Funktionsprüfung, nicht nur eine Größenangabe FrageWarum es wichtig istPrüfung Kann das Medium eintreten?Eine große oder schlecht ausgerichtete Form erreicht den Grat möglicherweise nie.Markieren Sie Eintritt und Austritt; prüfen Sie nach einem kurzen Zyklus. Kann das Medium austreten?Festgehaltene Chips verursachen Nacharbeit, Verunreinigungen und Kundenrisiken.Zählen Sie zurückgehaltene Teile nach Trennung und Waschen. Kann es die Kante schützen?Ein zu kleiner oder zu scharfer Kontakt kann die Kantenabrundung erhöhen.Messen Sie Kantenradius und kritische Abmessungen. Die Form des Mediums verändert den effektiven Querschnitt. Zylinder, Dreiecke, winklig geschnittene Formen und Kunststoffformen gelangen nicht auf die gleiche Weise in dasselbe Merkmal. Wählen Sie Form und Größe gemeinsam aus und prüfen Sie anschließend die Zirkulation und Trennmethode der Maschine. 3. Gleichen Sie Zugang, Festsetzen und Trennung aus Eine Verringerung der Mediengröße kann den Zugang verbessern, aber die Trennung verlangsamen, insbesondere wenn das Werkstück viele kleine Öffnungen aufweist oder wenn das Medium nahezu die Merkmalgröße erreicht. Prüfen Sie vor der Freigabe einer feinen Medienqualität die Sieb-, Magnet-, Durchfluss- oder Vibrations-Trennmethode der Maschine. Der Leitfaden zu Keramik- versus Kunststoffmedien erklärt, warum Medienfamilie und Form zusammen mit der Geometrie berücksichtigt werden müssen. Verlassen Sie sich nicht nur auf sichtbares Ausschütteln. Verwenden Sie eine definierte Rückhalteprüfung, beispielsweise eine gezählte Probe, einen Spülschritt oder eine kontrollierte Prüfung von Hohlräumen. Die Akzeptanzmethode sollte zum Risiko des Teils und zu den Kundenanforderungen passen. 4. Stimmen Sie die Größe auf den eingehenden Fehler und die Zieloberfläche ab Ein kleiner Medienchip kann einen Hohlraum erreichen, aber nicht die Masse oder Schneidwirkung besitzen, die zum Entfernen eines starken Grats erforderlich ist. Umgekehrt kann ein großes, aggressives Medium Material an einer freiliegenden Kante schnell entfernen, während es das innere Merkmal verfehlt. Trennen Sie die Ziele: Entfernen innerer Grate, Oberflächenglättung, Kantenverrundung und abschließendes Polieren können unterschiedliche Stufen oder Maschinenkonzepte erfordern. Bei empfindlichen oder hochwertigen Teilen sollten Sie die lose Massenbearbeitung mit einem Verfahren vergleichen, das das Werkstück hält, wie Schlepp- oder Strömungsbearbeitung. Die Maschinenwahl sollte der Geometrie und dem Beschädigungsrisiko folgen, nicht allein der Medienbezeichnung. 5. Ein wiederholbarer Versuch zur Mediengrößenauswahl Messen und dokumentieren Sie die kleinste Öffnung, Tiefe und Durchgangslänge.Wählen Sie zwei Kandidatenformen und zwei Größen aus, die mit der verfügbaren Ausrüstung getrennt werden können.Führen Sie einen kurzen Zugangstest durch und prüfen Sie anschließend jeden kritischen Hohlraum auf zurückgebliebenes Medium.Messen Sie die Gratentfernung, den Kantenradius, die Rauheit oder die visuelle Oberfläche gemäß den Vorgaben.Führen Sie den besten Kandidaten erneut mit einer frischen Probe aus, um die Wiederholbarkeit zu bestätigen.Dokumentieren Sie das Medium, die Maschine, die Beladung, die Mischung/das Wasser, die Zykluszeit und die Trennmethode. Verwenden Sie den Dokumentationsbogen für den Gleitschleif-Probeversuch zur Dokumentation der Größenentscheidung und Freigabekriterien. Für umfassendere Entscheidungen zur Maschinenkapazität siehe den Auswahlleitfaden für Trog- und Rundvibratoren. Käufer-ChecklisteKleinste Öffnung, Schlitzbreite, Hohlraumtiefe und DurchgangslängeEingangsgrat-Höhe und Ziel-KantenradiusMaterial, Härte, kritische Abmessungen und sichtbare FlächenForm, Größe und Trennmethode des KandidatenmediumsMaschinentyp, Beladungsverhältnis, Mischung/Wasser und ZykluszeitMethode zur Akzeptanz der Medienrückhaltung und dokumentierte Freigabekriterien Benötigen Sie Hilfe bei der Auswahl von Medien für interne Merkmale?Senden Sie die Teilezeichnung oder Fotos, den kleinsten Durchgang, den Eingangsgrat und die Zieloberfläche. Wir können helfen, einen Zugangs-, Trenn- und Prüfversuch zu definieren, bevor Ausrüstung oder Medien endgültig festgelegt werden.Kontaktieren Sie SurfacePolish für eine Prozessüberprüfung Dieser Leitfaden ist ein Rahmenwerk zur Prozessauswahl. Die endgültige Mediengröße, -form und Zykluszeit müssen an repräsentativen Teilen bestätigt werden.

HTML So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus Kurze Antwort: Wählen Sie das kleinste Medium, das das erforderliche Merkmal erreicht und dennoch zuverlässig getrennt werden kann. Ein kleinerer Chip kann den Zugang verbessern, aber er kann sich auch in einer Bohrung festsetzen, durch einen Schlitz hindurchtreten, die Trennung verlangsamen oder die Kontaktintensität verändern. Die richtige Größe ist daher eine Entscheidung bezüglich Geometrie, Defekt, Maschine und Prüfung – keine einfache Regel „kleiner ist besser“. Wichtig: Bestätigen Sie den Medienzugang und die Trennung anhand repräsentativer Teile. Eine Kataloggröße ist kein Beweis dafür, dass eine bestimmte Form Ihr Merkmal passiert, ohne stecken zu bleiben. 1. Erfassen Sie das Merkmal vor der Auswahl des Mediums Dokumentieren Sie die kleinste Öffnung, Schlitzbreite, Hohlraumtiefe und Durchgangslänge. Markieren Sie außerdem Gewinde, Dichtflächen, kosmetische Oberflächen und Kanten, die nicht zu stark abgerundet werden dürfen. Das kritische Maß ist oft nicht der Nenndurchmesser der Bohrung: ein schräger Eintritt, Grat, Querbohrung oder ein blinder Hohlraum kann den nutzbaren Durchgang verringern. Durchgangsbohrungen: Prüfen Sie Eintritts- und Austrittsgrate, Querschnitte und die Wahrscheinlichkeit, dass ein Chip hindurchtritt und sich an anderer Stelle festsetzt.Schlitze: Vergleichen Sie die kürzeste Schlitzabmessung mit dem kleinsten Querschnitt und der Ausrichtung des Mediums.Sackhohlräume: Prüfen Sie, ob das Medium eintreten, zirkulieren und wieder austreten kann, ohne sich am Boden anzusammeln.Innere Kanäle: Stellen Sie sicher, dass das Prozessziel erreichbar ist; der Oberflächenkontakt innerhalb eines Kanals kann ungleichmäßig sein. 2. Verwenden Sie eine Passform- und Funktionsprüfung, nicht nur eine Größenangabe FrageWarum es wichtig istTestprüfung Kann das Medium eintreten?Eine große oder schlecht ausgerichtete Form erreicht den Grat möglicherweise nie.Eintritt und Austritt markieren; nach einem kurzen Zyklus prüfen. Kann das Medium austreten?Festgehaltene Chips verursachen Nacharbeit, Verunreinigung und Kundenrisiken.Nach der Trennung und Reinigung zurückgehaltene Teile zählen. Kann es die Kante schützen?Ein zu kleiner oder zu scharfer Kontakt kann die Kantenverrundung erhöhen.Kantenradius und kritische Maße messen. Die Medienform verändert den effektiven Querschnitt. Zylinder, Dreiecke, winklig geschnittene Formen und Kunststoffformen gelangen nicht auf dieselbe Weise in dasselbe Merkmal. Wählen Sie Form und Größe gemeinsam aus und prüfen Sie anschließend die Zirkulation und Trennmethode der Maschine. 3. Ausgleich zwischen Zugang, Festsetzen und Trennung Eine Verringerung der Mediengröße kann den Zugang verbessern, aber die Trennung verlangsamen, insbesondere wenn das Werkstück viele kleine Öffnungen aufweist oder wenn sich das Medium der Merkmalgröße nähert. Prüfen Sie die Sieb-, Magnet-, Durchfluss- oder Vibrations-Trennmethode der Maschine, bevor Sie eine feine Medienqualität freigeben. Der Leitfaden zu Keramik- versus Kunststoffmedien erklärt, warum Medienfamilie und Form zusammen mit der Geometrie berücksichtigt werden müssen. Verlassen Sie sich nicht nur auf visuelles Ausschütteln. Verwenden Sie eine definierte Prüfung auf zurückgehaltene Teile, beispielsweise eine gezählte Stichprobe, einen Spülschritt oder eine kontrollierte Prüfung von Hohlräumen. Die Akzeptanzmethode sollte dem Risiko des Teils und den Kundenanforderungen entsprechen. 4. Passen Sie die Größe an den eingehenden Defekt und die gewünschte Oberfläche an Ein kleiner Medienchip kann einen Hohlraum erreichen, aber nicht die Masse oder Schneidwirkung besitzen, die zum Entfernen eines starken Grats erforderlich ist. Umgekehrt kann ein großes, aggressives Medium Material an einer freiliegenden Kante schnell entfernen, während es das innere Merkmal verfehlt. Trennen Sie die Ziele: Entfernen innerer Grate, Oberflächenglättung, Kantenverrundung und Endpolitur können unterschiedliche Stufen oder Maschinenkonzepte erfordern. Bei empfindlichen oder hochwertigen Teilen vergleichen Sie die lose Trommelbearbeitung mit einem Verfahren, das das Werkstück hält, wie Schlepp- oder Strömungsfinish. Die Maschinenwahl sollte der Geometrie und dem Beschädigungsrisiko folgen, nicht allein der Medienbezeichnung. 5. Ein wiederholbarer Versuch zur Mediengröße Messen und protokollieren Sie die kleinste Öffnung, Tiefe und Durchgangslänge.Wählen Sie zwei Kandidatenformen und zwei Größen aus, die mit der verfügbaren Ausrüstung getrennt werden können.Führen Sie einen kurzen Zugangstest durch und prüfen Sie anschließend jeden kritischen Hohlraum auf zurückgebliebene Medien.Messen Sie die Gratentfernung, den Kantenradius, die Rauheit oder die optische Oberfläche gemäß den Vorgaben.Führen Sie den besten Kandidaten erneut mit einer frischen Probe aus, um die Wiederholbarkeit zu bestätigen.Dokumentieren Sie das Medium, die Maschine, die Beladung, die Mischung/das Wasser, die Zykluszeit und die Trennmethode. Verwenden Sie den Datensatz für den Muster-Versuch zur Gleitschleifbearbeitung zur Dokumentation der Größenentscheidung und Freigabekriterien. Für umfassendere Entscheidungen zur Maschinenkapazität siehe den Auswahlleitfaden für Trommel- und Wannenanlagen. Käufer-ChecklisteKleinste Öffnung, Schlitzbreite, Hohlraumtiefe und DurchgangslängeEingangshöhe des Grats und Ziel-KantenradiusMaterial, Härte, kritische Abmessungen und SichtflächenForm und Größe des Kandidatenmediums sowie TrennmethodeMaschinentyp, Beladungsverhältnis, Mischung/Wasser und ZykluszeitAkzeptanzmethode für Rückstände und dokumentierte Freigabekriterien Benötigen Sie Hilfe bei der Auswahl von Medien für interne Merkmale?Senden Sie die Bauteilzeichnung oder Fotos, den kleinsten Durchgang, den Eingangsgrat und die Zieloberfläche. Wir können helfen, einen Zugangs-, Trenn- und Prüfversuch zu definieren, bevor Ausrüstung oder Medien endgültig festgelegt werden.Kontaktieren Sie SurfacePolish für eine Prozessüberprüfung Dieser Leitfaden ist ein Rahmenwerk zur Prozessauswahl. Die endgültige Größe, Form und Zykluszeit des Mediums müssen an repräsentativen Teilen bestätigt werden.

html So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus So wählen Sie die Mediengröße für kleine Bohrungen, Schlitze und innere Hohlräume aus Kurze Antwort: Wählen Sie das kleinste Medium, das das erforderliche Merkmal erreicht und dennoch zuverlässig getrennt werden kann. Ein kleinerer Chip kann den Zugang verbessern, aber er kann sich auch in einer Bohrung festsetzen, durch einen Schlitz hindurchgehen, die Trennung verlangsamen oder die Kontaktintensität verändern. Die richtige Größe ist daher eine Entscheidung über Geometrie, Defekte, Maschine und Prüfung – keine einfache Regel „kleiner ist besser“. Wichtig: Bestätigen Sie den Zugang des Mediums und die Trennung an repräsentativen Teilen. Eine Kataloggröße ist kein Beweis dafür, dass eine bestimmte Form durch Ihr Merkmal hindurchgeht, ohne sich zu verklemmen. 1. Erfassen Sie das Merkmal vor der Auswahl des Mediums Notieren Sie die kleinste Öffnung, Schlitzbreite, Hohlraumtiefe und Durchgangslänge. Markieren Sie außerdem Gewinde, Dichtflächen, sichtbare Oberflächen und Kanten, die nicht zu stark abgerundet werden dürfen. Das kritische Maß ist häufig nicht der Nenndurchmesser der Bohrung: Ein schräger Eintritt, Grat, Querbohrung oder blinder Hohlraum kann den nutzbaren Durchgang verringern. Durchgangsbohrungen: Prüfen Sie Ein- und Austrittsgrate, Querschnitte und die Wahrscheinlichkeit, dass ein Chip hindurchgeht und sich an anderer Stelle festsetzt.Schlitze: Vergleichen Sie die kürzeste Schlitzabmessung mit dem kleinsten Querschnitt und der Ausrichtung des Mediums.Blinde Hohlräume: Prüfen Sie, ob das Medium eintreten, zirkulieren und wieder austreten kann, ohne sich am Boden anzusammeln.Innere Kanäle: Bestätigen Sie, dass das Prozessziel erreichbar ist; der Oberflächenkontakt innerhalb eines Kanals kann ungleichmäßig sein. 2. Verwenden Sie eine Passform- und Funktionsprüfung, nicht nur eine Größenangabe FrageWarum es wichtig istVersuchsprüfung Kann das Medium eintreten?Eine große oder schlecht ausgerichtete Form erreicht den Grat möglicherweise nie.Eintritt und Austritt markieren; nach einem kurzen Zyklus prüfen. Kann das Medium austreten?Festgesetzte Chips verursachen Nacharbeit, Verunreinigungen und Kundenrisiken.Nach der Trennung und dem Waschen zurückgebliebene Teile zählen. Kann es die Kante schützen?Ein zu kleiner oder zu scharfer Kontakt kann die Kantenabrundung erhöhen.Kantenradius und kritische Maße messen. Die Form des Mediums verändert den effektiven Querschnitt. Zylinder, Dreiecke, winkelig geschnittene Formen und Kunststoffformen gelangen nicht auf dieselbe Weise in dasselbe Merkmal. Wählen Sie Form und Größe gemeinsam aus und prüfen Sie anschließend die Zirkulation und Trennmethode der Maschine. 3. Gleichen Sie Zugang, Festsetzen und Trennung aus Eine Verringerung der Mediengröße kann den Zugang verbessern, aber die Trennung verlangsamen, besonders wenn das Werkstück viele kleine Öffnungen besitzt oder wenn das Medium die Merkmalgröße erreicht. Prüfen Sie die Sieb-, Magnet-, Durchfluss- oder Vibrations-Trennmethode der Maschine, bevor Sie eine feine Medienqualität freigeben. Der Leitfaden zu Keramik- versus Kunststoffmedienerklärt, warum Medienfamilie und Form zusammen mit der Geometrie berücksichtigt werden müssen. Verlassen Sie sich nicht nur auf visuelles Ausschütteln. Verwenden Sie eine definierte Rückhalteprüfung, beispielsweise eine gezählte Stichprobe, einen Spülschritt oder eine kontrollierte Prüfung von Hohlräumen. Die Akzeptanzmethode sollte dem Risiko des Teils und den Kundenanforderungen entsprechen. 4. Passen Sie die Größe an den eingehenden Defekt und die Zieloberfläche an Ein kleiner Medienchip kann einen Hohlraum erreichen, aber nicht die Masse oder Schneidwirkung besitzen, die zum Entfernen eines starken Grats erforderlich ist. Umgekehrt kann ein großes aggressives Medium Material schnell an einer freiliegenden Kante entfernen, während es das innere Merkmal verfehlt. Trennen Sie die Ziele: Entfernung innerer Grate, Oberflächenglättung, Kantenradiusbildung und Endpolitur können unterschiedliche Stufen oder Maschinenkonzepte erfordern. Bei empfindlichen oder hochwertigen Teilen vergleichen Sie loses Gleitschleifen mit einem Verfahren, das das Werkstück hält, wie beispielsweise Drag- oder Strömungsfinish. Die Maschinenauswahl sollte der Geometrie und dem Beschädigungsrisiko folgen, nicht allein der Medienbezeichnung. 5. Ein wiederholbarer Versuch zur Mediengrößenbestimmung Messen und dokumentieren Sie die kleinste Öffnung, Tiefe und Durchgangslänge.Wählen Sie zwei Kandidatenformen und zwei Größen aus, die mit der verfügbaren Ausrüstung getrennt werden können.Führen Sie einen kurzen Zugangstest durch und prüfen Sie anschließend jede kritische Hohlstelle auf zurückgebliebenes Medium.Messen Sie die Gratentfernung, den Kantenradius, die Rauheit oder die visuelle Oberfläche gemäß den Vorgaben.Führen Sie den besten Kandidaten erneut mit einer frischen Probe aus, um die Wiederholbarkeit zu bestätigen.Dokumentieren Sie das Medium, die Maschine, die Beladung, die Mischung/das Wasser, die Zykluszeit und die Trennmethode. der Prüfbericht für Gleitschleifproben zur Dokumentation der Größenentscheidung und der Freigabekriterien. Für umfassendere Auswahlmöglichkeiten der Maschinenkapazität siehe den Auswahlleitfaden für Trog- und Beckenmaschinen. Käufer-ChecklisteKleinste Öffnung, Schlitzbreite, Hohlraumtiefe und DurchgangslängeEingangshöhe des Grats und ZielkantenradiusMaterial, Härte, kritische Abmessungen und sichtbare FlächenForm und Größe des Kandidatenmediums sowie TrennmethodeMaschinentyp, Beladungsverhältnis, Mischung/Wasser und ZykluszeitMethode zur Akzeptanz der Rückhaltung und dokumentierte Freigabekriterien Benötigen Sie Hilfe bei der Auswahl von Medien für interne Merkmale?Senden Sie die Teilezeichnung oder Fotos, den kleinsten Durchgang, den vorhandenen Grat und die gewünschte Oberfläche. Wir können helfen, einen Zugangs-, Trenn- und Prüfversuch festzulegen, bevor Ausrüstung oder Medien endgültig ausgewählt werden.Kontaktieren Sie SurfacePolish für eine Prozessüberprüfung Dieser Leitfaden ist ein Rahmen zur Prozessauswahl. Die endgültige Größe, Form des Mediums und der Zyklus müssen an repräsentativen Teilen bestätigt werden.

html So verhindern Sie Schäden durch Teilekontakt beim Gleitschleifen So verhindern Sie Schäden durch Teilekontakt beim Gleitschleifen Kurze Antwort: Schäden durch Teilekontakt sind normalerweise ein Problem der Kontaktkontrolle. Schützen Sie die Werkstücke durch eine ausreichende Medienabdeckung, eine geeignete Mediengröße und -form, ein stabiles Beladungsverhältnis und eine Maschinenbewegung, die die Teile voneinander getrennt hält. Bestätigen Sie die Änderung mit einer Prüfung vor und nach dem Prozess, anstatt anzunehmen, dass ein weicheres Medium oder ein kürzerer Zyklus jeden Fehler behebt. Wichtig: derselbe Kratzer oder dieselbe Delle kann verschiedene Ursachen haben, darunter direkter Werkstückkontakt, festgesetztes Medium, Verunreinigung oder ein zu aggressiver Prozess. Verwenden Sie einen kontrollierten Versuch, um jeweils eine Variable zu isolieren. 1. Identifizieren Sie den Schaden, bevor Sie den Prozess ändern Halten Sie fest, wo der Fehler auftritt und wann er entsteht. Erfassen Sie kosmetische Flächen, dünne Wände, Gewinde, Dichtflächen und scharfe Kanten. Eine wiederkehrende Markierung auf einer Passfläche deutet auf ein anderes Kontrollproblem hin als zufällige Dellen an einer freiliegenden Ecke. Kratzer: prüfen Sie eingeschlossene Späne, gebrochene Medien, Verunreinigungen und Gleitkontakt.Dellen oder Aufprallspuren: prüfen Sie direkten Teilekontakt, Fallhöhe, Füllstand und übermäßige Maschinenintensität.Kantenschäden: prüfen Sie die Medienform, nicht abgestützte Merkmale und Überbearbeitung.Ungleichmäßige Schäden: prüfen Sie das Beladungsmuster, die Zirkulation und ob sich Teile in der Schüssel oder Wanne voneinander trennen. 2. Halten Sie Werkstücke durch Medienabdeckung getrennt Das Medium sollte die Teile umgeben, sodass Werkstücke nicht wiederholt aufeinanderprallen. Ein niedriges Verhältnis von Medium zu Teilen kann die Teile freilegen; eine überladene Maschine kann die Zirkulation einschränken und lokalen Kontakt erzeugen. Beginnen Sie mit dem vom Maschinenhersteller empfohlenen Füllbereich und bestätigen Sie anschließend die tatsächliche Bewegung mit einer repräsentativen Beladung. Kleine Öffnungen und vertiefte Merkmale benötigen besondere Aufmerksamkeit. Ein zu großes Medium schützt möglicherweise keine Innenfläche, während ein zu kleines Medium in Bohrungen stecken bleiben oder schwer zu trennen sein kann. Für eine umfassendere Entscheidung zu Maschine und Kapazität siehe den Leitfaden zur Auswahl von Schüsseln und Wannen. 3. Passen Sie Medienform und Härte an das Risiko an Beobachtetes RisikoVersuchsrichtungWas messen Auswirkung auf kosmetische FlächenStoßärmeres Medium, mehr Abdeckung, geringere IntensitätAnzahl der Dellen, optische Bewertung, Zykluszeit Kratzer durch VerunreinigungenSauberes Medium, Feinanteile aussieben, Materialfamilien trennenKratzlänge, Rückstände, Zustand des Mediums Dünne Merkmale berühren sich gegenseitigBeladung ändern, Fall-/Kontaktintensität reduzieren, Vorrichtungen in Betracht ziehenBiegung, Dellentiefe, Maßänderung Die Medienauswahl sollte weiterhin an das Bearbeitungsziel gebunden bleiben. Ein aggressiveres Schneidmedium kann einen Grat schneller entfernen, kann aber auch die Kantenverrundung oder das Aufprallrisiko erhöhen. Lesen Sie den Leitfaden zu Keramik- und Kunststoffmedien vor dem Wechsel der Medienfamilie. 4. Kontrollieren Sie Maschinenbewegung, Beladung und Zykluszeit Der Maschinentyp verändert, wie Teile zirkulieren, gleiten und getrennt werden. Schwingtöpfe, Wannen, Drehtrommeln und Zentrifugalsysteme erzeugen nicht dasselbe Kontaktmuster. Prüfen Sie Amplitude oder Geschwindigkeit, Beladungsverhältnis, Medienfüllung, Wasser- und Compound-Zustand sowie die tatsächliche Zykluszeit. Wenn der Schaden spät im Zyklus zunimmt, kann der Prozess anfangs stabil sein, aber die Oberfläche überbearbeiten. Lösen Sie ein Kontaktproblem nicht nur durch die Reduzierung der Zeit, wenn der eingehende Grat oder die Verunreinigung bestehen bleibt. Vergleichen Sie stattdessen eine kleine Prozessmatrix und halten Sie das beste Ergebnis in einem Versuchsprotokoll fest. 5. Ein wiederholbarer Versuch zur Trennung von Ursachen durch Teilekontakt Fotografieren und kennzeichnen Sie zehn repräsentative Teile vor der Bearbeitung.Kennzeichnen Sie kritische Flächen und erfassen Sie eingehende Grate, Kratzer und Abmessungen.Führen Sie eine Referenzladung durch und ändern Sie anschließend nur eine Variable: Medienabdeckung, Medienform, Maschinenintensität oder Zykluszeit.Prüfen Sie nach einem kurzen Intervall und am endgültigen Intervall; prüfen Sie nicht nur die letzte Charge.Erfassen Sie Dellen, Kratzer, Kantenradius, Rückstände und Ergebnisse der Medientrennung.Wiederholen Sie die beste Einstellung mit einer zweiten Probe, um zu bestätigen, dass das Ergebnis stabil ist. Die Probenversuchsprotokoll für Gleitschleifenbietet eine praktische Struktur zur Aufzeichnung der Variablen und der Freigabeentscheidung. 6. Wann Vorrichtungen oder ein anderer Endbearbeitungsprozess in Betracht gezogen werden sollten Einige Geometrien können allein durch loses Medium nicht zuverlässig geschützt werden. Dünne Klingen, empfindliche kosmetische Flächen, tiefe Hohlräume und Teile mit strengen Grenzwerten für den Kantenradius benötigen möglicherweise Vorrichtungen, eine andere Maschinenfamilie oder eine spezielle Endbearbeitungsstufe. Betrachten Sie dies als eine technische Entscheidung und nicht als ein Versagen des Bedieners, den richtigen Zyklus zu finden. Käufer-ChecklisteWo tritt die Beschädigung auf und wie sieht sie aus?Was sind Material, Härte, Gewicht und kritische Oberflächen des Teils?Was ist das kleinste Loch, der kleinste Schlitz oder die kleinste Aussparung, die das Medium erreichen muss?Wie sind die aktuelle Mediengröße, -form, Füllung und der Zustand?Welche Maschine, Geschwindigkeit/Frequenz, Beladung und Zykluszeit werden verwendet?Welche Abmessungen, welcher Kantenradius oder welcher Kosmetikstandard müssen freigegeben werden? Benötigen Sie Hilfe bei der Reduzierung von Kontaktschäden?Teilen Sie die Teilezeichnung oder Fotos, den eingehenden Fehler, die Zieloberfläche sowie Details zu aktueller Maschine und Medium mit. Wir können helfen, einen kontrollierten Probenversuch zu definieren und die Variablen zu identifizieren, die bestätigt werden müssen.Kontaktieren Sie SurfacePolish für eine Prozessprüfung Dieser Leitfaden ist ein technischer Auswahlrahmen. Die endgültigen Entscheidungen zu Medium, Maschine und Zyklus sollten an repräsentativen Teilen bestätigt und mit Prüfergebnissen dokumentiert werden.

HTML Keramik- vs. Kunststoff-Taumelmedien für Aluminium-, Messing- und Stahlteile So wählen Sie Keramik- vs. Kunststoffmedien für Aluminium-, Messing- und Stahlteile aus Kurze Antwort:Wählen Sie Keramikmedien, wenn kontrolliertes Schneiden, Entgraten oder Kantenverrundung Priorität hat; wählen Sie Kunststoffmedien, wenn ein Verfahren mit geringerer Belastung und leichterem Kontakt für weichere Metalle, kosmetische Oberflächen oder eine feinere Endbearbeitungsstufe erforderlich ist. Die richtige Wahl hängt weiterhin von der Teilegeometrie, den vorhandenen Fehlern, der Zieloberfläche, der Maschinenbewegung und den Versuchsergebnissen ab. Wichtig:Die Auswahl des Mediums ist eine Prozessentscheidung, keine allgemeingültige Materialregel. Lieferantenseiten beschreiben Produkteigenschaften; Forschungspapiere beschreiben Mechanismen unter bestimmten Bedingungen. Bestätigen Sie das Ergebnis an repräsentativen Teilen, bevor Sie ein Produktionsrezept freigeben. 1. Beginnen Sie mit dem Bearbeitungsziel Unterteilen Sie das Ziel in ein primäres Ziel und mögliche sekundäre Ziele: Entgraten:Einen definierten Grat entfernen, ohne Gewinde, Bohrungen oder Dichtflächen zu beschädigen. Kantenverrundung:Einen kontrollierten Kantenradius erzeugen, anstatt die Kante lediglich „glatt“ zu machen. Glätten:Spitzen reduzieren und Bearbeitungs- oder Gussmarkierungen ausgleichen. Polieren:Glanz verbessern oder Rauheit nach einer geeigneten Vorbearbeitung reduzieren. Reinigen:Öl, Zunder oder lose Rückstände entfernen, ohne das Teil übermäßig zu bearbeiten. Offene Forschung verknüpft Materialabtrag und Oberflächentopografie mit Partikelkontakten, Prozessparametern und dem ursprünglichen Oberflächenzustand. Deshalb kann dasselbe Medium bei zwei Teilen, die ähnlich aussehen, aber unterschiedliche Grathöhen, Härten oder Geometrien aufweisen, unterschiedlich wirken. 2. Keramik vs. Kunststoff: ein praktischer Vergleich EntscheidungsfaktorKeramikmedienKunststoffmedien Typische RolleSchneiden, Entgraten, Kantenverrundung, OberflächenschleifenGlätten mit geringerer Belastung, Polieren und arbeitssensible Anwendungen mit Trennanforderungen KontaktverhaltenHöhere Dichte kann den Kontaktdruck und die Schneidwirkung erhöhenLeichterer Kontakt kann die Belastung auf weicheren oder kosmetischen Oberflächen reduzieren Typische EignungStahl, Eisen, Aluminium, Messing und schwierige GrateAluminium, Messing, Kunststoffe und Teile, bei denen Eindruckstellen ein Problem darstellen HauptrisikenÜbermäßige Kantenverrundung, Festsetzen von Medium oder optische Beeinträchtigung bei zu aggressiver BearbeitungLängere Zykluszeit, Medienverschleiß, Empfindlichkeit gegenüber Schaum/Chemie und unzureichende Gratentfernung Bester nächster SchrittForm, Größe, Beladung und Zeit mit Prüfungen des Kantenradius kontrollierenTrennung, Oberflächenbild, Verschleiß und Stabilität der Zykluszeit prüfen Dieser Vergleich ist ein Auswahlrahmen, der aus offiziellen Medienempfehlungen und offener Forschung zur Endbearbeitung zusammengeführt wurde; er ist keine Garantie dafür, dass jede Keramik- oder Kunststoffformulierung identisch funktioniert. 3. Medien an Material und Geometrie anpassen Aluminium Aluminium benötigt häufig eine ausreichende Schneidwirkung, um Grate zu entfernen, aber übermäßige Einwirkung oder ungeeignete Chemie kann optische Schäden oder Rückstände verursachen. Beginnen Sie mit einem weniger aggressiven Versuch, wenn das Teil dünne Wände, sichtbare Flächen oder Dichtflächen aufweist. Verwenden Sie eine ausreichend kleine Mediengröße, um die erforderlichen Bereiche zu erreichen, und prüfen Sie gleichzeitig, dass sich das Medium nicht in Bohrungen oder Schlitzen festsetzen kann. Messing Messingventile und -armaturen erfordern den Schutz von Gewinden, Sitzen und Dichtflächen. Keramik kann für eine kontrollierte Gratentfernung geeignet sein, während Kunststoff für eine leichtere Endbearbeitungsstufe vorzuziehen sein kann. Halten Sie das Ziel eindeutig fest: gewindeschonendes Entgraten unterscheidet sich von hellem kosmetischem Polieren. Siehe den vorhandenen Leitfaden zu Messingventilen und -armaturen für teilspezifische Risiken. Stahl und Edelstahl Stahlteile vertragen eine stärkere Schneidwirkung als viele weiche Legierungen, aber das gewünschte Ergebnis kann dennoch eine kontrollierte Kantenbearbeitung statt maximaler Materialabtragung sein. Vergleichen Sie bei kleinen Befestigungselementen Gratentfernung, Gewindezustand und Medientrennung im selben Versuchsprotokoll. Verwenden Sie den Leitfaden zum Entgraten kleiner Befestigungselemente als Anwendungskontext. 4. Form, Größe und die drei zu prüfenden Fehlerarten Form und Zugänglichkeit des Mediums Zylinder, Dreiecke, winklig geschnittene Formen und andere Geometrien verhalten sich in Schlitzen, Bohrungen und vertieften Bereichen unterschiedlich. Eine kleinere Mediengröße kann den Zugang verbessern, aber auch die Trennung erschweren oder das Risiko des Festsetzens erhöhen. Wählen Sie das kleinste Medium, das nach dem Prozess zuverlässig getrennt werden kann, nicht einfach das kleinste verfügbare Medium. Aufprall zwischen Teilen Gemischte Beladung, unzureichende Medienabdeckung oder eine ungeeignete Maschinenbewegung können dazu führen, dass Teile aneinanderstoßen. Prüfen Sie nach jeder Versuchsphase optische Flächen, dünne Wände und scharfe Merkmale. Wenn Kontaktschäden nicht akzeptabel sind, untersuchen Sie Vorrichtungen, eine andere Maschinenfamilie oder eine Kombination aus Medium und Prozess mit geringerer Einwirkung. Übermäßiges Abrunden von Kanten Entgraten und Kantenverrundung sind nicht dasselbe wie die größtmögliche Materialentfernung. Erfassen Sie die Grathöhe vor der Bearbeitung und den Kantenradius nach der Bearbeitung. Wenn der Kantenradius über die Zeichnungs- oder Montageanforderung hinaus wächst, reduzieren Sie Schneidintensität, Zykluszeit oder Aggressivität des Mediums, bevor Sie das gesamte Maschinenkonzept ändern. 5. Auswahl von Maschine und Zusatzstoffen Das Medium kann nicht unabhängig von der Maschine ausgewählt werden. Eine Schüssel, ein Behälter, ein Rotationsfass, eine Zentrifugaleinheit, ein Schleppfinisher oder ein Magnetpolierer erzeugt ein unterschiedliches Kontaktmuster. Für eine umfassendere Entscheidung zwischen Schüssel und Behälter sowie zur Kapazität verwenden Sie den vorhandenen Leitfaden zur Auswahl von Vibrationsmaschinen Für kleine Präzisionskomponenten und Magnetstifte vergleichen Sie die Seite zu Magnetpoliermaschinen. Nassverfahren hängen ebenfalls vom Zustand von Wasser und Zusatzstoff ab. Verfolgen Sie Konzentration, Schaum, Verunreinigungen, pH-Wert oder Leitfähigkeit, sofern dies für den Prozess relevant ist. Die Trockenbearbeitung verwendet eine andere Steuerungslogik: Medium, Paste oder Pulver, Staubabsaugung und Sauberkeit müssen gemeinsam bewertet werden. Übertragen Sie einen Nassprozesszyklus nicht direkt auf Trockenmedien. 6. Eine wiederholbare Versuchsmethode für Käufer Definieren Sie den Ausgangszustand: Material, Härte (falls bekannt), Grathöhe, Oberflächenfehler und kritische Abmessungen. Kennzeichnen Sie kritische Bereiche: Gewinde, Bohrungen, Dichtflächen, optische Flächen und Kanten, die einen definierten Radius erfordern. Führen Sie eine kleine Versuchsreihe durch: Keramik gegen Kunststoff, zwei Mediengrößen und zwei Zykluszeiten. Ändern Sie nach Möglichkeit jeweils nur eine Variable. Dokumentieren Sie Maschinentyp, Beladungsverhältnis, Medienfüllung, Zustand von Zusatzstoff/Wasser, Geschwindigkeit oder Frequenz und tatsächliche Zykluszeit. Messen Sie Grathöhe, Kantenradius, Ra/Sa sofern angegeben, sichtbare Fehler und die Trennleistung des Mediums. Bewahren Sie Proben und Fotos zusammen mit dem Versuchsprotokoll auf. Geben Sie ein Rezept erst frei, nachdem Wiederholungsversuche stabile Ergebnisse gezeigt haben. Verwenden Sie das druckbare Protokoll für Versuche zur Massengleitschleifbearbeitung , um den Vergleich nachvollziehbar zu dokumentieren. 7. Checkliste für Käufer vor der Angebotsanfrage Material, Härte und Oberflächenzustand des Teils Abmessungen, Gewicht, Losgröße und Produktionsziel des Teils Kleinste Bohrung/kleinster Schlitz und jedes Risiko des Festsetzens von Medien Kritische Kanten, Gewinde, Dichtflächen und optische Oberflächen Ziel-Bartgrathöhe, Kantenradius, Rauheit oder visueller Standard Bevorzugung eines Nass- oder Trockenverfahrens, Wasserhandhabung und Trennanforderungen Fotos oder Zeichnungen, die für einen Musterlauf geteilt werden können Benötigen Sie Hilfe bei der Auswahl von Medien? Senden Sie das Teilematerial, die Geometrie, den eingehenden Defekt, die Zieloberfläche und einige repräsentative Muster. Wir können helfen, eine Versuchsmatrix zu definieren und die Maschinen-, Medien- und Compound-Variablen zu identifizieren, die bestätigt werden müssen. Eine Prozessbesprechung anfordern Quellenbasis und Evidenzgrenze Dieser Artikel fasst öffentliche technische Informationen von Rösler, OTEC und Walther Trowal sowie offene Forschung zu Materialabtrag, Kontaktbedingungen, Rauheitsmessung und Nachbearbeitung der additiven Fertigung zusammen. Herstellerseiten beschreiben ihre eigenen Systeme und Verbrauchsmaterialien; Forschungsergebnisse gelten für die angegebenen Testbedingungen. Produktionsparameter, Oberflächenqualitätsgarantien und Konformitätsaussagen erfordern einen repräsentativen Musterlauf.

html Keramik- vs. Kunststoff-Trowalmedien für Aluminium-, Messing- und Stahlteile Richtung für das Titelbild-Design: Zeigen Sie die Entscheidung, nicht eine generische Maschinen-Heroaufnahme. Fügen Sie die englischen Beschriftungen „CERAMIC MEDIA“ und „PLASTIC MEDIA“ nur hinzu, wenn das Titelbild neu gestaltet wird. So wählen Sie Keramik- vs. Kunststoffmedien für Aluminium-, Messing- und Stahlteile aus Kurze Antwort:Wählen Sie Keramikmedien, wenn kontrolliertes Schneiden, Entgraten oder Kantenverrunden Priorität hat; wählen Sie Kunststoffmedien, wenn ein Verfahren mit geringerer Einwirkung und leichterem Kontakt für weichere Metalle, kosmetische Oberflächen oder eine feinere Endbearbeitungsstufe benötigt wird. Die richtige Wahl hängt weiterhin von der Teilegeometrie, den vorhandenen Fehlern, der gewünschten Oberfläche, der Maschinenbewegung und den Versuchsergebnissen ab. Wichtig:Die Medienauswahl ist eine Prozessentscheidung, keine allgemeingültige Materialregel. Lieferantenseiten beschreiben Produktfähigkeiten; Forschungsarbeiten beschreiben Mechanismen unter bestimmten Bedingungen. Bestätigen Sie das Ergebnis an repräsentativen Teilen, bevor Sie ein Produktionsrezept freigeben. 1. Beginnen Sie mit dem Bearbeitungsziel Trennen Sie das Ziel in ein primäres Ziel und beliebige sekundäre Ziele auf: Entgraten:einen definierten Grat entfernen, ohne Gewinde, Bohrungen oder Dichtflächen zu beschädigen. Kantenverrunden:einen kontrollierten Kantenradius erzeugen, anstatt die Kante einfach nur „glatt“ zu machen. Glätten:Spitzen reduzieren und Bearbeitungs- oder Gussmarkierungen ausgleichen. Polieren:Glanz verbessern oder Rauheit nach einer geeigneten Vorbearbeitung reduzieren. Reinigen:Öl, Zunder oder lose Rückstände entfernen, ohne das Teil übermäßig zu bearbeiten. Offene Forschungsarbeiten verknüpfen Materialabtrag und Oberflächentopografie mit Partikelkontakten, Prozessparametern und dem ursprünglichen Oberflächenzustand. Deshalb können sich dieselben Medien bei zwei Teilen unterschiedlich verhalten, die ähnlich aussehen, aber eine unterschiedliche Grathöhe, Härte oder Geometrie aufweisen. 2. Keramik vs. Kunststoff: ein praktischer Vergleich EntscheidungsfaktorKeramikmedienKunststoffmedien Typische RolleSchneiden, Entgraten, Kantenverrunden, OberflächenschleifenGlätten mit geringerer Einwirkung, Polieren und arbeitsempfindliche Prozesse mit Trennungserfordernis KontaktverhaltenHöhere Dichte kann den Kontaktdruck und die Schneidwirkung erhöhenLeichterer Kontakt kann die Einwirkung auf weichere oder kosmetische Oberflächen reduzieren Typische EignungStahl, Eisen, Aluminium, Messing und schwierige GrateAluminium, Messing, Kunststoffe und Teile, bei denen Einschlagspuren problematisch sind HauptrisikenÜbermäßiges Abrunden von Kanten, Festsetzen von Medien oder optische Beeinträchtigungen bei zu aggressiver BearbeitungLängere Zyklen, Medienverschleiß, Empfindlichkeit gegenüber Schaum/Chemie und unzureichende Gratentfernung Nächster bester SchrittForm, Größe, Beladung und Zeit mit Prüfungen des Kantenradius kontrollierenTrennung, Oberflächenerscheinung, Verschleiß und Stabilität der Zykluszeit prüfen Dieser Vergleich ist ein Auswahlrahmen, der aus offiziellen Medienrichtlinien und offener Forschung zur Endbearbeitung zusammengestellt wurde; er ist keine Zusage, dass jede Keramik- oder Kunststoffformulierung sich identisch verhalten wird. 3. Medien an Material und Geometrie anpassen Aluminium Aluminium benötigt oft eine ausreichende Schneidwirkung, um Grate zu entfernen, aber übermäßige Stoßeinwirkung oder ungeeignete Chemie können kosmetische Schäden oder Rückstände verursachen. Beginnen Sie mit einem weniger aggressiven Versuch, wenn das Teil dünne Wände, sichtbare Flächen oder Dichtflächen aufweist. Verwenden Sie eine ausreichend kleine Mediengröße, um die erforderlichen Merkmale zu erreichen, und prüfen Sie gleichzeitig, dass sie sich nicht in Bohrungen oder Schlitzen festsetzen kann. Messing Messingventile und -armaturen erfordern den Schutz von Gewinden, Sitzen und Dichtflächen. Keramik kann für eine kontrollierte Gratentfernung geeignet sein, während Kunststoff für eine leichtere Endbearbeitungsstufe vorzuziehen sein kann. Halten Sie das Ziel eindeutig fest: gewindeschonendes Entgraten unterscheidet sich vom hellen kosmetischen Polieren. Siehe den vorhandenen Leitfaden für Messingventile und -armaturen für teilspezifische Risiken. Stahl und Edelstahl Stahlteile vertragen eine stärkere Schneidwirkung als viele weiche Legierungen, aber das erforderliche Ergebnis kann dennoch ein kontrolliertes Kantenbrechen statt einer maximalen Materialabtragung sein. Vergleichen Sie bei kleinen Befestigungselementen Gratentfernung, Gewindezustand und Medientrennung im selben Versuchsprotokoll. Verwenden Sie den Leitfaden zum Entgraten kleiner Befestigungselemente als Anwendungskontext. Bildgestaltungsrichtung: Fügen Sie eine einfache englische Hinweis-Ebene für „Teilgeometrie“, „Medienzugang“ und „Kontaktintensität“ hinzu. 4. Form, Größe und die drei Fehlerarten, die geprüft werden müssen Medienform und Zugang Zylinder, Dreiecke, winkelig geschnittene Formen und andere Geometrien verhalten sich in Schlitzen, Bohrungen und vertieften Bereichen unterschiedlich. Eine kleinere Mediengröße kann den Zugang verbessern, kann aber auch die Trennung erschweren oder das Risiko des Festsetzens erhöhen. Wählen Sie das kleinste Medium, das nach dem Prozess zuverlässig getrennt werden kann, nicht einfach das kleinste verfügbare Medium. Aufprall zwischen Teilen Gemischte Beladung, unzureichende Medienabdeckung oder eine ungeeignete Maschinenbewegung können dazu führen, dass Teile gegeneinander schlagen. Prüfen Sie kosmetische Flächen, dünne Wände und scharfe Merkmale nach jeder Versuchsphase. Wenn Kontaktschäden nicht akzeptabel sind, untersuchen Sie Spannvorrichtungen, eine andere Maschinenfamilie oder eine Kombination aus Medien und Prozess mit geringerer Stoßeinwirkung. Übermäßiges Abrunden von Kanten Entgraten und Kantenverrundung sind nicht dasselbe wie das Entfernen möglichst großer Materialmengen. Erfassen Sie die Grathöhe vor der Bearbeitung und den Kantenradius nach der Bearbeitung. Wenn der Kantenradius über die Zeichnungs- oder Montageanforderung hinauswächst, reduzieren Sie Schneidintensität, Zykluszeit oder Aggressivität des Mediums, bevor Sie das gesamte Maschinenkonzept ändern. 5. Auswahl von Maschine und Compound Medien können nicht unabhängig von der Maschine ausgewählt werden. Ein Behälter, eine Wanne, ein Rotationsfass, eine Zentrifugaleinheit, ein Schleppfinisher oder ein Magnetpolierer erzeugt ein unterschiedliches Kontaktmuster. Für eine umfassendere Entscheidung zwischen Behälter und Wanne sowie zur Kapazität verwenden Sie den vorhandenen Leitfaden zur Auswahl von Vibrationsmaschinen Für kleine Präzisionskomponenten und Magnetstifte vergleichen Sie die Seite für Magnetpoliermaschinen. Nassprozesse hängen ebenfalls vom Zustand von Wasser und Compound ab. Verfolgen Sie Konzentration, Schaum, Verunreinigung, pH-Wert oder Leitfähigkeit, sofern dies für den Prozess relevant ist. Die Trockenbearbeitung verwendet eine andere Steuerungslogik: Medium, Paste oder Pulver, Staubabsaugung und Sauberkeit müssen gemeinsam bewertet werden. Übertragen Sie keinen Nassprozess-Zyklus direkt auf trockene Medien. 6. Eine Beispiel-Versuchsmethode, die Käufer wiederholen können Definieren Sie den Ausgangszustand: Material, Härte sofern bekannt, Grathöhe, Oberflächenfehler und kritische Abmessungen. Kennzeichnen Sie kritische Zonen: Gewinde, Bohrungen, Dichtflächen, kosmetische Flächen und Kanten, die einen definierten Radius benötigen. Führen Sie eine kleine Matrix durch: Keramik gegen Kunststoff, zwei Mediengrößen und zwei Zykluszeiten. Ändern Sie nach Möglichkeit jeweils nur eine Variable. Erfassen Sie Maschinentyp, Beladungsverhältnis, Medienfüllung, Zustand von Compound/Wasser, Geschwindigkeit oder Frequenz und tatsächliche Zykluszeit. Messen Sie Grathöhe, Kantenradius, Ra/Sa sofern angegeben, sichtbare Fehler und Leistung der Medientrennung. Bewahren Sie Proben und Fotos zusammen mit dem Versuchsprotokoll auf. Genehmigen Sie ein Rezept erst, nachdem Wiederholungsversuche stabile Ergebnisse zeigen. Verwenden Sie das druckbare Protokoll für Versuche zur Massengut-Endbearbeitung um den Vergleich nachvollziehbar zu dokumentieren. Bildgestaltungsrichtung: Heben Sie „Ausgangszustand“, „Prozessvariablen“, „Messung“ und „Freigabeentscheidung“ auf Englisch hervor. 7. Checkliste für Käufer vor der Angebotsanfrage Teilmateriel, Härte und Oberflächenzustand Teileabmessungen, Gewicht, Chargengröße und Produktionsziel Kleinste Bohrung/Nut und jegliches Risiko für Medienablagerungen Kritische Kanten, Gewinde, Dichtflächen und optische Oberflächen Angestrebte Grat-Höhe, Kantenradius, Rauheit oder visueller Standard Bevorzugung eines nassen oder trockenen Verfahrens, Wasserhandhabung und Trennanforderungen Fotos oder Zeichnungen, die für einen Muster-Versuch geteilt werden können Benötigen Sie Hilfe bei der Auswahl des Mediums? Senden Sie das Teilematerial, die Geometrie, den Ausgangsfehler, die gewünschte Oberfläche und einige repräsentative Muster. Wir können helfen, eine Versuchsmatrix zu definieren und die Maschinen-, Medien- und Compound-Variablen zu identifizieren, die bestätigt werden müssen. Eine Prozessbesprechung anfordern Quellenbasis und Evidenzgrenze Dieser Artikel fasst öffentliche technische Informationen von Rösler, OTEC und Walther Trowal sowie offene Forschung zu Materialabtrag, Kontaktbedingungen, Rauheitsmessung und Nachbearbeitung der additiven Fertigung zusammen. Herstellerseiten beschreiben ihre eigenen Systeme und Verbrauchsmaterialien; Forschungsergebnisse gelten für die angegebenen Testbedingungen. Produktionsparameter, Oberflächenfinish-Garantien und Konformitätsaussagen erfordern einen repräsentativen Muster-Versuch.

html Keramische vs. Kunststoff-Taumelmedien für Aluminium-, Messing- und Stahlteile Richtung für das Coverdesign: Die Entscheidung zeigen, nicht eine generische Maschinen-Heroaufnahme. Die englischen Beschriftungen „CERAMIC MEDIA“ und „PLASTIC MEDIA“ nur hinzufügen, wenn das Cover neu gestaltet wird. So wählen Sie Keramik- vs. Kunststoffmedien für Aluminium-, Messing- und Stahlteile aus Kurze Antwort: wählen Sie Keramikmedien, wenn kontrolliertes Schneiden, Entgraten oder Kantenverrunden Priorität hat; wählen Sie Kunststoffmedien, wenn ein Verfahren mit geringerer Einwirkung und leichterem Kontakt für weichere Metalle, kosmetische Oberflächen oder eine feinere Endbearbeitungsstufe benötigt wird. Die richtige Wahl hängt weiterhin von der Teilegeometrie, den vorhandenen Defekten, der gewünschten Oberfläche, der Maschinenbewegung und den Versuchsergebnissen ab. Wichtig: Die Auswahl der Medien ist eine Prozessentscheidung und keine allgemeingültige Materialregel. Lieferantenseiten beschreiben Produktfähigkeiten; Forschungsarbeiten beschreiben Mechanismen unter bestimmten Bedingungen. Bestätigen Sie das Ergebnis an repräsentativen Teilen, bevor Sie ein Produktionsrezept freigeben. 1. Beginnen Sie mit dem Bearbeitungsziel Unterteilen Sie das Ziel in ein primäres Ziel und mögliche sekundäre Ziele: Entgraten: einen definierten Grat entfernen, ohne Gewinde, Bohrungen oder Dichtflächen zu beschädigen. Kantenverrunden: einen kontrollierten Kantenradius erzeugen, anstatt die Kante einfach nur „glatt“ zu machen. Glätten: Spitzen reduzieren und Bearbeitungs- oder Gussmarkierungen ausgleichen. Polieren: den Glanz verbessern oder die Rauheit nach einer geeigneten Vorbearbeitung reduzieren. Reinigen: Öl, Zunder oder lose Rückstände entfernen, ohne das Teil übermäßig zu bearbeiten. Offene Forschung verknüpft Materialabtrag und Oberflächentopografie mit Partikelkontakten, Prozessparametern und dem anfänglichen Oberflächenzustand. Deshalb kann dasselbe Medium bei zwei Teilen, die ähnlich aussehen, unterschiedlich wirken, wenn sie eine andere Grathöhe, Härte oder Geometrie aufweisen. 2. Keramik vs. Kunststoff: ein praktischer Vergleich EntscheidungsfaktorKeramikmedienKunststoffmedien Typische RolleSchneiden, Entgraten, Kantenverrunden, OberflächenschleifenGlätten mit geringerer Einwirkung, Polieren und arbeitsteilige Prozesse mit empfindlicher Trennung KontaktverhaltenHöhere Dichte kann den Kontaktdruck und die Schneidwirkung erhöhenLeichterer Kontakt kann die Einwirkung auf weichere oder kosmetische Oberflächen reduzieren Typische EignungStahl, Eisen, Aluminium, Messing und schwierige GrateAluminium, Messing, Kunststoffe und Teile, bei denen Schlagspuren ein Problem darstellen HauptrisikenÜbermäßiges Abrunden von Kanten, Festsetzen von Medien oder optische Beeinträchtigungen bei zu aggressiver BearbeitungLängere Zykluszeit, Medienverschleiß, Empfindlichkeit gegenüber Schaum/Chemie und unzureichende Gratentfernung Nächster bester SchrittForm, Größe, Beladung und Zeit mit Prüfungen des Kantenradius kontrollierenTrennung, Oberflächenbild, Verschleiß und Stabilität der Zykluszeit prüfen Dieser Vergleich ist ein Auswahlrahmen, der aus offiziellen Medienrichtlinien und offener Forschung zur Nachbearbeitung zusammengestellt wurde; er ist keine Zusage, dass jede Keramik- oder Kunststoffformulierung identisch reagieren wird. 3. Medien an Material und Geometrie anpassen Aluminium Aluminium benötigt oft genügend Schneidwirkung, um Grate zu entfernen, aber übermäßiger Aufprall oder ungeeignete Chemie kann kosmetische Schäden oder Rückstände verursachen. Beginnen Sie mit einem weniger aggressiven Versuch, wenn das Teil dünne Wände, sichtbare Flächen oder Dichtflächen hat. Verwenden Sie eine ausreichend kleine Mediengröße, um die erforderlichen Merkmale zu erreichen, und prüfen Sie gleichzeitig, dass sie nicht in Bohrungen oder Schlitzen stecken bleiben kann. Messing Messingventile und -armaturen erfordern den Schutz von Gewinden, Sitzen und Dichtflächen. Keramik kann für die kontrollierte Gratentfernung geeignet sein, während Kunststoff für eine leichtere Nachbearbeitungsstufe vorzuziehen sein kann. Halten Sie das Ziel eindeutig fest: gewindeschonendes Entgraten unterscheidet sich von hellem kosmetischem Polieren. Siehe den vorhandenen Leitfaden zu Messingventilen und -armaturen für teilespezifische Risiken. Stahl und Edelstahl Stahlteile können eine stärkere Schneidwirkung als viele weiche Legierungen vertragen, aber das erforderliche Ergebnis kann dennoch ein kontrollierter Kantenbruch anstelle einer maximalen Materialabtragung sein. Vergleichen Sie bei kleinen Befestigungselementen die Gratentfernung, den Gewindezustand und die Medientrennung in demselben Versuchsprotokoll. Verwenden Sie den Leitfaden zum Entgraten kleiner Befestigungselemente als Anwendungskontext. Bildgestaltungshinweis: Fügen Sie eine einfache englische Beschriftungsebene für „Teilegeometrie“, „Medienzugang“ und „Kontaktintensität“ hinzu. 4. Form, Größe und die drei zu prüfenden Fehlerarten Form und Zugang der Medien Zylinder, Dreiecke, winkelschnittige Formen und andere Geometrien verhalten sich in Schlitzen, Bohrungen und vertieften Bereichen unterschiedlich. Eine kleinere Mediengröße kann den Zugang verbessern, kann aber auch die Trennung erschweren oder das Risiko des Festsetzens erhöhen. Wählen Sie das kleinste Medium, das nach dem Prozess zuverlässig getrennt werden kann, nicht einfach das kleinste verfügbare Medium. Aufprall zwischen Teilen Gemischte Beladung, unzureichende Medienabdeckung oder eine ungeeignete Maschinenbewegung können dazu führen, dass Teile aufeinanderstoßen. Prüfen Sie kosmetische Flächen, dünne Wände und scharfe Merkmale nach jeder Versuchsphase. Wenn Kontaktschäden nicht akzeptabel sind, untersuchen Sie Vorrichtungen, eine andere Maschinenfamilie oder eine Kombination aus Medien und Prozess mit geringerer Belastung. Übermäßige Kantenverrundung Entgraten und Kantenverrundung sind nicht dasselbe wie die Entfernung von möglichst viel Material. Erfassen Sie die Grathöhe vor der Bearbeitung und den Kantenradius nach der Bearbeitung. Wenn der Kantenradius über die Zeichnungs- oder Montageanforderung hinaus wächst, reduzieren Sie Schneidintensität, Zykluszeit oder Medienaggressivität, bevor Sie das gesamte Maschinenkonzept ändern. 5. Auswahl von Maschine und Compound Medien können nicht unabhängig von der Maschine ausgewählt werden. Eine Schüssel, ein Behälter, ein Rotationstrommelgerät, eine Zentrifugaleinheit, ein Schleppfinisher oder ein Magnetpolierer erzeugt ein unterschiedliches Kontaktmuster. Für eine umfassendere Entscheidung zwischen Schüssel und Behälter sowie zur Kapazität verwenden Sie den vorhandenen Leitfaden zur Auswahl von Vibrationsmaschinen Für kleine Präzisionskomponenten und Magnetstifte vergleichen Sie die Seite zur Magnetpoliermaschine. Nassprozesse hängen ebenfalls vom Zustand von Wasser und Compound ab. Verfolgen Sie Konzentration, Schaum, Verunreinigungen, pH-Wert oder Leitfähigkeit, wenn dies für den Prozess relevant ist. Die Trockenbearbeitung verwendet eine andere Steuerungslogik: Medium, Paste oder Pulver, Staubabsaugung und Sauberkeit müssen gemeinsam bewertet werden. Übertragen Sie einen Nassprozesszyklus nicht direkt auf trockene Medien. 6. Eine Beispielmethode für Versuche, die Käufer wiederholen können Definieren Sie den Ausgangszustand: Material, Härte sofern bekannt, Grathöhe, Oberflächenfehler und kritische Abmessungen. Kennzeichnen Sie kritische Bereiche: Gewinde, Bohrungen, Dichtflächen, kosmetische Flächen und Kanten, die einen definierten Radius benötigen. Führen Sie eine kleine Matrix durch: Keramik gegenüber Kunststoff, zwei Mediengrößen und zwei Zykluszeiten. Ändern Sie nach Möglichkeit jeweils nur eine Variable. Erfassen Sie Maschinentyp, Beladungsverhältnis, Medienfüllung, Zustand von Compound/Wasser, Geschwindigkeit oder Frequenz und tatsächliche Zykluszeit. Messen Sie Grathöhe, Kantenradius, Ra/Sa sofern angegeben, sichtbare Fehler und die Leistung der Medientrennung. Bewahren Sie Proben und Fotos zusammen mit dem Versuchsprotokoll auf. Geben Sie ein Rezept erst frei, nachdem Wiederholungsversuche stabile Ergebnisse gezeigt haben. Verwenden Sie das druckbare Versuchsprotokoll für Gleitschleifproben um den Vergleich nachvollziehbar zu halten. Bildgestaltungshinweis: Heben Sie „Ausgangszustand“, „Prozessvariablen“, „Messung“ und „Freigabeentscheidung“ auf Englisch hervor. 7. Checkliste für Käufer vor der Angebotsanfrage Material, Härte und Oberflächenzustand des Teils Teileabmessungen, Gewicht, Chargengröße und Produktionsziel Kleinste Bohrung/Nut und jedes Risiko für das Festsetzen von Medien Kritische Kanten, Gewinde, Dichtflächen und optische Oberflächen Ziel-Burrhöhe, Kantenradius, Rauheit oder visueller Standard Bevorzugung eines Nass- oder Trockenprozesses, Wasserhandhabung und Trennanforderungen Fotos oder Zeichnungen, die für einen Musterprozess geteilt werden können Benötigen Sie Hilfe bei der Auswahl von Medien? Senden Sie das Teilematerial, die Geometrie, den Ausgangsfehler, die Zieloberfläche und einige repräsentative Muster. Wir können helfen, eine Versuchs-Matrix zu definieren und die Maschinen-, Medien- und Compound-Variablen zu identifizieren, die bestätigt werden müssen. Eine Prozessbesprechung anfordern Quellenbasis und Grenzen der Nachweise Dieser Artikel fasst öffentliche technische Informationen von Rösler, OTEC und Walther Trowal sowie offene Forschung zu Materialabtrag, Kontaktbedingungen, Rauheitsmessung und Nachbearbeitung der additiven Fertigung zusammen. Herstellerseiten beschreiben ihre eigenen Systeme und Verbrauchsmaterialien; Forschungsergebnisse gelten für die angegebenen Testbedingungen. Produktionsparameter, Oberflächenqualitätsgarantien und Konformitätsaussagen erfordern einen repräsentativen Musterprozess.

Druckbare Ressource zur Prozesssteuerung Testprotokoll für Gleitschleifmuster zur Massenbearbeitung von kleinen Präzisionsteilen Verwenden Sie dieses nicht werbliche Arbeitsblatt, um das eingehende Teil zu definieren, einen kontrollierten Endbearbeitungstest zu dokumentieren, Ergebnisse zu vergleichen und zu entscheiden, ob der Prozess für einen Wiederholungslauf bereit ist. Wichtig:Dieses Protokoll ersetzt keine Zeichnung, keinen Prüfplan, kein Sicherheitsverfahren, keine Materialverträglichkeitsprüfung und keine Kundenspezifikation. Dokumentieren Sie tatsächliche Beobachtungen und Messungen. Tragen Sie kein Ergebnis ein, das nicht geprüft wurde. So verwenden Sie dieses Arbeitsblatt Füllen Sie die Abschnitte zu Teil und Abnahme aus, bevor Sie eine Maschine oder ein Rezept auswählen. Fotografieren Sie repräsentative Teile unter gleichbleibender Beleuchtung und kennzeichnen Sie die kritischen Prüfstellen. Führen Sie eine kleine repräsentative Charge durch. Ändern Sie jeweils nur eine Hauptvariable. Prüfen Sie in geplanten Intervallen, anstatt den Zyklus auf Annahmen basierend zu verlängern. Wiederholen Sie einen akzeptablen Test, bevor Sie ein Prozessfenster für die Produktion freigeben. A. Definition von Teil und Abnahme Feld Eintrag Test-ID / Datum / Verantwortlicher   Teilename / Zeichnungsrevision   Material / Härte / Beschichtung   Teilgröße / Gewicht / Chargenmenge   Eingehender Fehler und Position   Kritische Merkmale, die zu schützen sind Gewinde / Bohrungen / Schlitze / Dichtfläche / scharfe Kante / Sichtfläche / Sonstiges: Abnahmekriterien Gratgrenze, Kantenbeschaffenheit, Abmessungen, Oberflächenerscheinung, Sauberkeit und freigegebenes Referenzmuster: Prüfmethode Sichtstandard / Vergrößerung / Messgerät / Oberflächenmessung / Funktionstest: B. Testrezept und Beladung Prozessfeld Einstellung oder gemessener Wert Auswahlgrund Maschine / Schüssel, Wanne, Trommel oder Magnetsystem     Medienmaterial / Form / Größe / Zustand     Teilebeladung / Medienbeladung / Arbeitsvolumen     Verbindungsmittel / Wasser / Konzentration / Durchfluss     Geschwindigkeit / Amplitude / Richtung     Geplante Prüfzeiten     Trenn- / Spül- / Trocknungsmethode     C. Prüfergebnisse nach Intervall Zeit Grat / Fehler Kritische Kanten Abmessungen Oberfläche / Sauberkeit Entscheidung 0 / Ausgangsbasis           Intervall 1           Intervall 2           Endgültig           D. Fehlernachweis und nächste Änderung Nicht nur „bestanden“ oder „nicht bestanden“ aufzeichnen. Beschreiben Sie, wo das Ergebnis auftrat, wie viele geprüfte Teile dies zeigten und welche Prozessvariable als Nächstes geändert wird. Beobachtetes Muster Aufzuzeichnender Nachweis Nächste kontrollierte Frage Grat bleibt bestehen Position, Richtung, Größenbereich und Anzahl betroffener Proben Fehlt der Kontakt, ist das Medium zu groß oder ist die Prozessenergie unzureichend? Kante verändert sich, bevor der Grat entfernt ist Kritische Kantenmessung und Vergleichsfoto Kann Energie, Intervall, Medium oder vorgelagerte Gratgröße reduziert werden? Spuren von Teil auf Teil oder Verheddern Teilausrichtung, Beladungszusammensetzung und betroffene Oberflächen Benötigt die Beladung mehr Trennung, eine geringere Teilemenge oder eine andere Bewegung? Medium setzt sich in einem Merkmal fest Merkmalsöffnung, Mediendimensionen, Häufigkeit und Entfernungsmethode Welche Form oder Größe vermeidet die Maßübereinstimmung? E. Wiederholbarkeit und Freigabe ID des Wiederholungsversuchs und Anzahl der Wiederholungschargen: ____________________ Prozessfenster genehmigt, bedingt oder abgelehnt: ____________________ Variablen, die ohne einen neuen Versuch nicht geändert werden dürfen: ____________________ Prüfhäufigkeit für die Produktion: ____________________ Genehmigt durch / Datum / Zeichnungs- oder Prüfplanreferenz: ____________________ Methodik und zugehörige Leitfäden Die Felder des Arbeitsblatts leiten sich aus einem grundlegenden Prinzip kontrollierter Versuche ab: Legen Sie die Akzeptanz zuerst fest, dokumentieren Sie den Ausgangszustand, ändern Sie begrenzte Variablen, prüfen Sie repräsentative Merkmale und wiederholen Sie das genehmigte Ergebnis vor der Skalierung. Für geometriespezifische Beispiele siehe die Leitfäden für gestanzte Metallteile und kleine Befestigungselemente. Die Geräteauswahl sollte dem tatsächlichen Teil, der Charge und den Akzeptanzkriterien folgen; der Leitfaden für Schüssel, Wanne und Kapazität bietet den umfassenderen Entscheidungsrahmen. Das Prinzip „Aufzeichnung zuerst“ kann auch auf nichtmetallische Werkstücke angepasst werden, aber die Akzeptanzkriterien müssen für das Material neu formuliert werden. Unser separat betriebenes jingseyewearDie Website liefert ein Beispiel für eine Produktkategorie, bei der Oberflächenerscheinung, Kantenzustand und Verformungsrisiko eine eigene Prüfsprache erfordern. Version:1.0, 20. Juli 2026. Sie dürfen dieses Arbeitsblatt für die interne Prozessplanung ausdrucken oder verlinken. Beim Teilen eines ausgefüllten Datensatzes entfernen Sie kundenvertrauliche Zeichnungen, Teilenummern, Spezifikationen und Fotografien, sofern die Offenlegung nicht genehmigt ist.
