Keramisches Medienform-Leitfaden: Zylinder, Dreiecke, Kegel und Winkelschnitte

Die Auswahl der Form keramischer Medien ist eine Geometrieentscheidung, keine Abkürzung, die auf einem Formnamen basiert. Zylinder, Dreiecke, winkelig geschnittene Teile und andere Profile berühren Kanten, Flächen, Aussparungen und Öffnungen auf unterschiedliche Weise. Beginnen Sie mit der Bauteilzeichnung und den Merkmalen, die erreicht oder geschützt werden müssen, und prüfen Sie anschließend in einer kontrollierten Probefertigung potenzielle Medien hinsichtlich Festsetzen, Trennung und Oberflächenrisiken.

Beginnen Sie mit dem Merkmal, nicht mit dem Medienkatalog

Bevor Sie Formen vergleichen, markieren Sie die Bauteilmerkmale, die die Entscheidung bestimmen: Außenkanten, breite Flächen, Schlitze, Löcher, Gewindeeingänge, Sacktaschen und dünne Wände. Halten Sie außerdem fest, welche Oberflächen eine Kantenänderung akzeptieren können und welche ihre ursprüngliche Geometrie behalten müssen. Eine Medienform, die ein Merkmal erreicht, kann über ein anderes hinwegbrücken, in einer Öffnung festsetzen oder ein Abzeichnungsmuster auf einer kosmetischen Fläche hinterlassen.

Verwenden Sie die Bauteilzeichnung, um die kleinste zugängliche Öffnung und mögliche Zwei-Punkt- oder Drei-Punkt-Einklemmbedingungen zu identifizieren. Nennabmessungen der Medien allein reichen nicht aus, da Medien verschleißen und sich die effektive Kontaktgeometrie während der Verwendung ändert. Für Öffnungen und Innenmerkmale verwenden Sie den separaten Leitfaden zur Mediengröße für Löcher, Schlitze und Hohlräume.

Wie übliche keramische Medienformen den Kontakt verändern

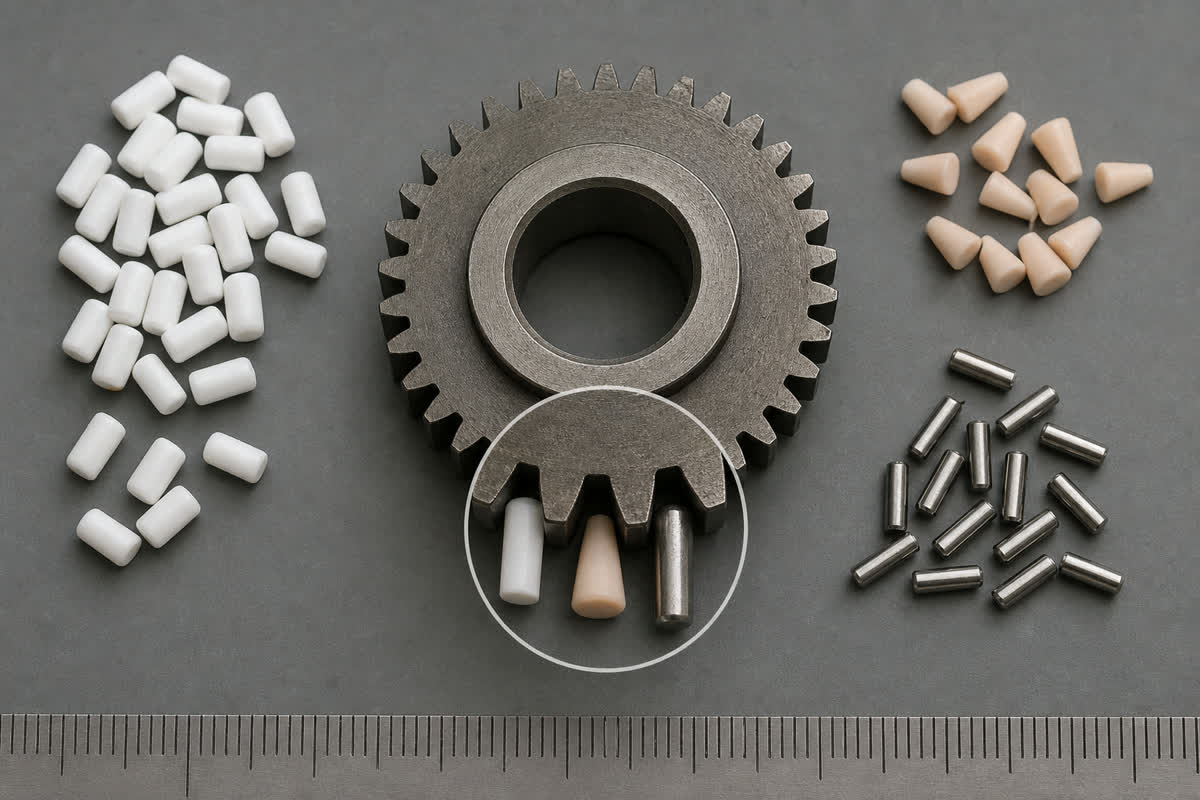

Zylinder und winkelig geschnittene Zylinder

Zylindrische Medien bieten eine Kombination aus gekrümmtem Seitenkontakt und Endkontakt. Winkelig geschnittene Enden können schmalere Kontaktlinien an Kanten und flachen Merkmalen erzeugen. Die praktische Frage ist, ob der Zylinder frei um das Bauteil zirkulieren kann, ohne sich über einem Schlitz auszurichten oder in ein Loch einzutreten, aus dem er nicht getrennt werden kann.

Dreiecke und dreieckige Profile

Dreieckige Medien weisen Ecken und flache Flächen auf. Dies kann sie nützlich machen, wenn ein Versuch einen stärker definierten Zugang nahe Kanten oder in offene Aussparungen benötigt, aber dieselbe Geometrie erzeugt einen richtungsabhängigen Kontakt. Prüfen Sie, ob ein Dreieck über ein Merkmal verkeilen, eine geschützte Fläche markieren oder sich durch Verschleiß festsetzen kann.

Kegel und konische Profile

Konische Medien können sich Öffnungen mit unterschiedlichen Kontaktbreiten entlang ihrer Länge nähern. Das bedeutet nicht, dass sie sicher in jede Aussparung eintreten. Vergleichen Sie das vollständige Profil mit Öffnung, Tiefe und Austrittsweg und prüfen Sie nach jedem Versuchsschritt auf Überbrückung oder Verkeilung.

Sterne und andere komplexe Profile

Komplexe Profile bieten mehrere Kontaktpunkte, aber ihr Passverhalten und Trennverhalten hängen stark vom Bauteil ab. Wählen Sie sie nicht einfach aus, weil sie aggressiver erscheinen. Stellen Sie sicher, dass ihre Arme oder Vorsprünge nicht an Querbohrungen, Schlitzen, Gewinden oder dünnen Merkmalen hängen bleiben können, und prüfen Sie, dass das verschlissene Profil weiterhin trennbar bleibt.

Die Form ist nur ein Teil der Medienauswahl

Keramische Zusammensetzung, Abriebverhalten, Dichte, Größe, Verschleißzustand und Maschinenbewegung beeinflussen alle das Ergebnis. Wasser- und Compound-Bedingungen beeinflussen ebenfalls Transport, Sauberkeit und Rückstände. Behandeln Sie den Formvergleich als eine kontrollierte Variable und nicht als vollständiges Prozessrezept. Die Kategorie keramischer Medienkann die Materialdiskussion ausrichten, ersetzt jedoch keinen bauteilspezifischen Versuch.

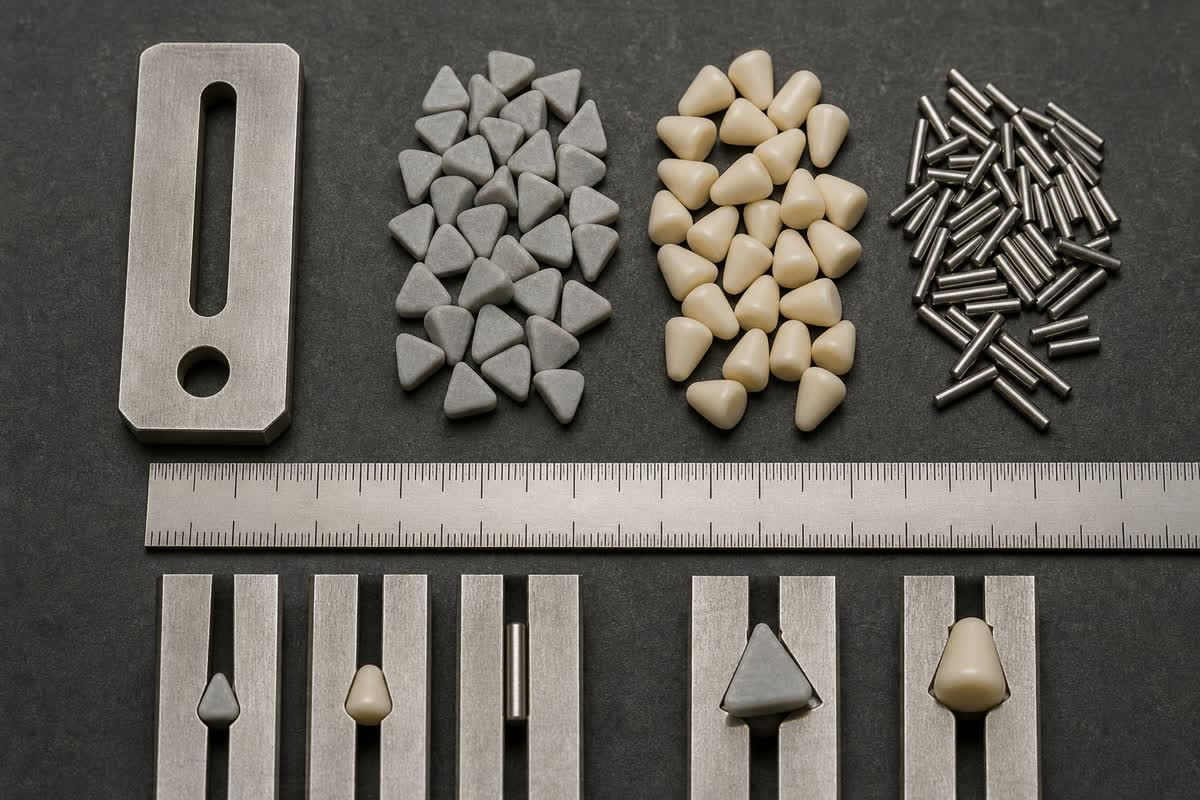

Verwenden Sie vor dem Oberflächenversuch eine Prüfung auf Festsetzen und Trennung

1. Legen Sie unverschlissene Kandidatenmedien an die kritischen Öffnungen und Aussparungen eines sauberen Musterbauteils.
2. Prüfen Sie mögliche Überbrückung, Verkeilung und Festsetzen in Querbohrungen in mehr als einer Ausrichtung.
3. Wiederholen Sie die Passprüfung mit repräsentativ verschlissenen Medien oder einer konservativen Annahme für die verschlissene Größe.
4. Bestätigen Sie, wie Bauteile und Medien getrennt werden und wie festgesetzte Teile erkannt werden.
5. Führen Sie erst dann eine kleine kontrollierte Charge aus und prüfen Sie geschützte sowie Zieloberflächen.

Wenn der Kontakt zwischen Bauteilen das Hauptrisiko ist, ist die Medienform nur eine Kontrolle. Überprüfen Sie Beladung, Medienabdeckung und Bewegung mit dem Leitfaden zur Vermeidung von Schäden durch Bauteilkontakt.

Zeichnen Sie einen Vergleichsversuch auf, der wiederholt werden kann

Halten Sie Bauteillos, Ausgangszustand, Maschine, Beladung, Compound-Zustand und Prüfverfahren beim Vergleich von Kandidatenformen konstant. Fotografieren Sie kritische Merkmale vor und nach dem Versuch, erfassen Sie Medienidentität und Verschleißzustand und prüfen Sie vor der Annahme des Oberflächenergebnisses auf zurückgebliebene Medien. Die endgültige Medienauswahl sollte auf dem erforderlichen Kanten- und Oberflächenzustand sowie einer zuverlässigen Trennung basieren – nicht nur auf dem Erscheinungsbild.

Häufig gestellte Fragen

Ist eine keramische Medienform für jedes Bauteil am besten geeignet?

Nein. Das nützliche Kontaktmuster und das Risiko des Festsetzens hängen von der Bauteilgeometrie, den geschützten Oberflächen, der Prozessbewegung und dem Medienzustand ab.

Sollten Medien kleiner als ein Loch oder ein Schlitz sein?

Nicht automatisch. Ein Teil, das eintreten kann, kann sich festsetzen, während ein größeres Teil über eine Öffnung hinwegbrücken kann. Bewerten Sie die vollständige Form, Ausrichtung, Verschleißspanne und Trennmethode.

Kann die Medienform allein die endgültige Oberflächenbeschaffenheit bestimmen?

Nein. Auch die Medienformulierung, Größe, Abnutzung, Maschinenbewegung, Zustand des Compounds und die Ausgangsoberfläche spielen eine Rolle. Bestätigen Sie die Kombination in einem kontrollierten Versuch.

Wann sollten abgenutzte Medien erneut überprüft werden?

Erneut prüfen, wenn die Abnutzung die Passung in Bezug auf kritische Löcher, Schlitze oder Vertiefungen verändert, und bevor das abgenutzte Profil die Trennung oder Prozesskonsistenz beeinträchtigt.
