So entgraten Sie kleine Befestigungselemente, ohne Gewinde, Spitzen oder Vertiefungen zu beschädigen

Das Entgraten kleiner Befestigungselemente ist nicht nur eine Frage davon, Teile glänzender zu machen. Eine Schraube kann sauber aussehen, aber eine Gewindelehre nicht bestehen. Ein Nagel kann glatt sein, aber die für das Eintreiben erforderliche Spitzengeometrie verlieren. Eine Blindniete kann optisch verbessert werden, während ihr Hohlbereich Bearbeitungsmedium einschließt oder verformt wird. Aus diesem Grund muss das Bearbeitungsziel anhand der Zeichnung und der Montagefunktion festgelegt werden, bevor Maschine, Medium, Compound oder Zyklus ausgewählt werden.

Definieren Sie den Fehler, bevor Sie den Prozess auswählen

Befestigungselemente können Trennschnittegrate, Pressgrat, Grate am Gewindeanfang, scharfe Kanten an gestanzten Vertiefungen, Bearbeitungsgrate oder Oxid- und Zunderbeläge aufweisen. Diese Fehler erfordern nicht dieselbe Maßnahme. Ein leichter loser Grat kann auf einen schonenden Vibrationsprozess reagieren, während ein starker Überrollgrat an einer Schnittkante möglicherweise eine Korrektur der vorgelagerten Werkzeugtechnik oder einen gezielten mechanischen Vorgang vor der Massenbearbeitung erfordert.

Halten Sie fest, wo sich der Grat befindet, in welche Richtung er zeigt, wie stark er befestigt ist und welche Oberflächen unverändert bleiben müssen. Verwenden Sie eine Zeichnungsanforderung, ein Grenzmuster, ein Mikroskopbild, eine Gewindelehre oder einen Montagetest als Abnahmereferenz. Verwenden Sie Helligkeit nicht als Ersatz für eine Funktionsprüfung.

Welche Bearbeitungsmaschine passt für kleine Befestigungselemente?

Vibrationsbehälter oder Trog

Eine Vibrationsgleitschleifmaschineist ein praktischer Ausgangspunkt für viele gemischte kleine Befestigungselemente, da der Prozess beobachtbar ist und Entgraten, Spülen und Trennen kombinieren kann. Sie funktioniert am besten, wenn die Beziehung zwischen Medium und Teil ein Ineinanderstecken verhindert und genügend Polsterung bietet, um direkte Zusammenstöße zu reduzieren. Lange Stifte oder Teile, die sich ineinander verhaken, können einen Trog, eine Kammer oder ein anderes Verfahren erfordern.

Fliehkraftfass

Ein Fliehkraftfass kann in kleinen Kammern eine höhere Bearbeitungsintensität bieten. Dies kann die Entwicklungszyklen für kompakte Präzisionsteile verkürzen, erhöht jedoch auch den Bedarf an kontrollierter Beladung und der Prüfung empfindlicher Gewinde, Spitzen und dünner Wände. Die Maschine ist nicht automatisch die beste Wahl für jedes kleine Befestigungselement; sie sollte nach einem kontrollierten Musterlauf ausgewählt werden.

Fliehkraftscheibe

Bearbeitung mit Fliehkraftscheibebietet eine starke Relativbewegung zwischen Teilen und Medium. Sie kann für robuste kleine Komponenten geeignet sein, vorausgesetzt, Arbeitsspalt, Beladung, Mediengröße und Trennkonzept passen zum Teil. Empfindliche Spitzen, Hohlbereiche und Teile, die sich verheddern, erfordern konservative Tests.

Magnetische Bearbeitung

Magnetische Bearbeitungsmaschinen verwendet kleine Magnetstifte und kann detaillierte Bereiche an kompatiblen Nichteisen- und Edelstahlkomponenten erreichen. Sie eignen sich eher für leichte Grate und Oberflächenverbesserungen als für starken Kantenabtrag. Offene Bohrungen und Vertiefungen müssen weiterhin auf zurückgehaltene Stifte geprüft werden, und der Prozess muss für das Befestigungsmaterial und die Geometrie validiert werden.

Wählen Sie das Medium entsprechend der Funktionsgeometrie aus

Der Abtragsbedarf ist nur ein Teil der Medienauswahl. Form und Größe bestimmen, ob das Medium einen Grat erreicht, eine Vertiefung überbrückt, in eine hohle Niete eindringt oder zwischen Gewinden eingeschlossen wird. Keramikmedien bieten in der Regel eine stärkere Schneidwirkung, während Kunststoffmedien häufig verwendet werden, wenn eine geringere Dichte und ein sanfterer Kontakt vorteilhaft sind. Stahlmedien polieren hauptsächlich und sollten nicht als Ersatz für Schneidmedien betrachtet werden.

Vergleichen Sie das Medium mit der kleinsten Bohrung, Vertiefung, Gewindelücke und inneren Kavität am tatsächlichen Bauteil. Beziehen Sie abgenutzte Medien in die Prüfung ein, da Medien während der Produktion kleiner werden. Unser Leitfaden zu der Vermeidung des Festsetzens von Medien in Bohrungen, Schlitzen und Gewinden erklärt, wie ein sichereres Größenverhältnis aufgebaut wird.

Die Endbearbeitungsmasse sollte Reinigung, Benetzung, Schmierung und Rückstandskontrolle für das ausgewählte Metall und Medium unterstützen. Mehr Masse bedeutet nicht unbedingt besseren Schutz; übermäßiger Schaum oder Rückstände können den Durchfluss, das Spülen und die Prüfung beeinträchtigen.

So schützen Sie Gewinde, Spitzen und Vertiefungen

1. Reduzieren Sie den Grat möglichst im vorgelagerten Prozess. Werkzeugverschleiß, Zustand des Trennschnitts, Stanzwerkzeuge, Bohren und Gewindeformen bestimmen den Ausgangsfehler. Gleitschleifen sollte nicht gezwungen werden, einen instabilen Fertigungsprozess zu korrigieren.
2. Verwenden Sie ausreichend Medium, um Teile voneinander zu trennen. Direkter Kontakt zwischen Befestigungselementen kann Gewinde, Köpfe, Spitzen und beschichtete Oberflächen beschädigen. Erhöhen Sie die Polsterung, bevor Sie die Prozessintensität steigern.
3. Vermeiden Sie eine unkontrollierte gemischte Beschickung. Unterschiedliche Längen und Geometrien können sich ineinander verhaken oder gegenseitig abschirmen. Bearbeiten Sie Gruppen getrennt, wenn sich ihre Risiken oder Abnahmekriterien unterscheiden.
4. Prüfen Sie frühzeitig während der Entwicklung. Kurze Prüfintervalle zeigen den Punkt, an dem der Grat entfernt wird, bevor sich die Funktionsgeometrie zu verändern beginnt.
5. Verlassen Sie sich nicht nur auf die Sichtprüfung. Verwenden Sie Gewindelehren, Vertiefungslehren, Einsetzprüfungen, Maßprüfungen und repräsentative Montageprüfungen.

Kontrolle von Beschickung und Verheddern

Kleine Teile können schwierig sein, da eine große Charge viele Kontaktmöglichkeiten schafft. Nägel, Stifte, Federn und lange Schrauben können sich ausrichten, überbrücken oder verheddern. Reduzieren Sie die Konzentration der Teile, erhöhen Sie die Medientrennung, verkürzen Sie den Prozess oder verwenden Sie Fächer, wenn der direkte Kontakt nicht kontrolliert werden kann. Die richtige Beschickung ist ein Ergebnis der Prozessentwicklung und kein universell festes Verhältnis.

Für dünne gestanzte Clips und andere ineinandergreifende Geometrien siehe unseren Entgratungsleitfaden für gestanzte Metallteile. Er wendet dieselben Prinzipien der Kontaktkontrolle auf Teile an, die sich verhaken oder verformen können.

Trennung, Spülen und Prüfungen auf zurückgehaltenes Medium

Ein Entgratungszyklus ist erst abgeschlossen, wenn Teile getrennt und gereinigt werden können, ohne einen zweiten Fehler zu erzeugen. Wählen Sie Siebe unter Berücksichtigung sowohl neuer als auch abgenutzter Medien aus. Stellen Sie sicher, dass kleine Befestigungselemente das Sieb nicht in einer unbeabsichtigten Ausrichtung passieren können. Prüfen Sie das Sieb auf tote Bereiche, in denen sich Stifte oder Nieten überbrücken können.

Nach der Nassbearbeitung spülen Sie abrasive Feinstoffe und Rückstände der Masse ab und trocknen Sie die Teile anschließend umgehend mit einer Methode, die mit dem Metall und einem späteren Beschichtungsprozess kompatibel ist. Hohlnieten, Innengewinde und versenkte Köpfe benötigen spezielle Prüfungen auf zurückgehaltene Medien, Magnetstifte, Wasser und Schmutz. Unser Leitfaden zur Teile- und Medientrennung behandelt Sieb- und Größenkontrollentscheidungen ausführlicher.

Erstellen Sie einen Validierungsplan für die Befestigungselement-Endbearbeitung

Verwenden Sie eine kleine kontrollierte Charge und erfassen Sie das Teilematerial, die Härte oder den Zustand, den Ausgangsgrat, die Maschine, das Medium, die Masse, die Wassereinstellung, die Beschickung, die Zeit und die beobachtete Bewegung. Prüfen Sie eine feste Stichprobe in geplanten Intervallen. Vergleichen Sie die Gratentfernung mit funktionellen Veränderungen und wählen Sie das kürzeste stabile Zeitfenster, das beide Anforderungen erfüllt.

• Bestätigen Sie die Gratentfernung an der angegebenen Stelle.
• Prüfen Sie äußere und innere Gewinde mit der erforderlichen Lehre.
• Prüfen Sie Spitzen, Antriebsvertiefungen, Flansche, hohle Bereiche und dünne Wände.
• Messen Sie kritische Abmessungen und Ebenheit, sofern zutreffend.
• Überprüfen Sie Medientrennung, Sauberkeit, Trocknung und Kompatibilität mit nachgelagerten Beschichtungen.
• Führen Sie eine Montage-, Einsetz-, Antriebs-, Drehmoment- oder Setzprüfung durch, die die tatsächliche Verwendung repräsentiert.

Der genaue Abnahmeplan hängt vom Endprodukt ab. Kleine Befestigungskomponenten finden sich in allem, von Nagel- und Klammernsystemen, die von Elite Fasteners geliefert werden, bis hin zu präzisen Verbraucherbaugruppen wie Brillen, die von Jingseyewear hergestellt werden. Das Veredelungsrezept muss daher der Komponentenzeichnung und der Anwendung folgen und nicht einem allgemeinen Ziel für das Erscheinungsbild.

Häufig gestellte Fragen

Können Schrauben nach dem Gewindeschneiden getrommelt werden?

Ja, bei einigen Anwendungen ist dies möglich, aber der Prozess muss das Gewindeprofil und die Passform erhalten. Verwenden Sie vor und nach dem Versuch eine Gewindelehre, kontrollieren Sie die Mediengröße und vermeiden Sie einen aggressiven Zyklus, der den Gewindeanfang abrundet oder die Antriebsaussparung beschädigt.

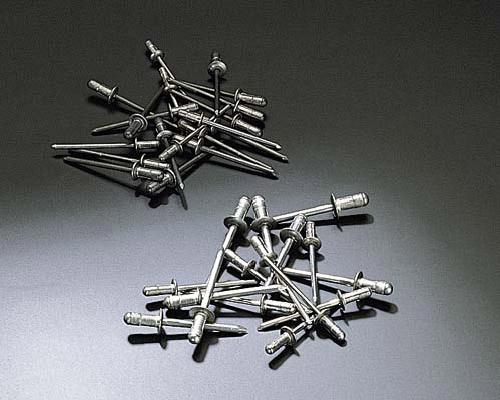

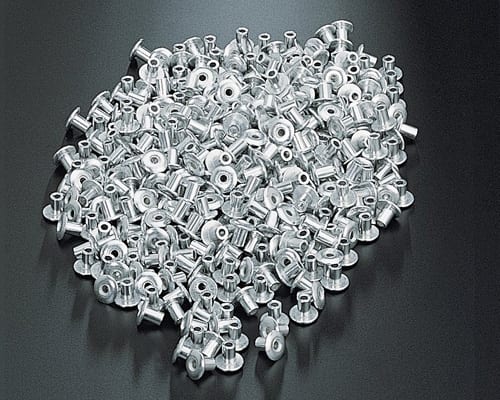

Wie verhindere ich, dass Medien in hohle Nieten eindringen?

Wählen Sie eine Medienform und Mindestgröße, die nicht in das hohle Merkmal eindringen oder sich darin festsetzen kann, auch nach Medienverschleiß. Validieren Sie die Trennung mit tatsächlichen Produktionsmedien und prüfen Sie jede kritische Vertiefung während der Prozessfreigabe.

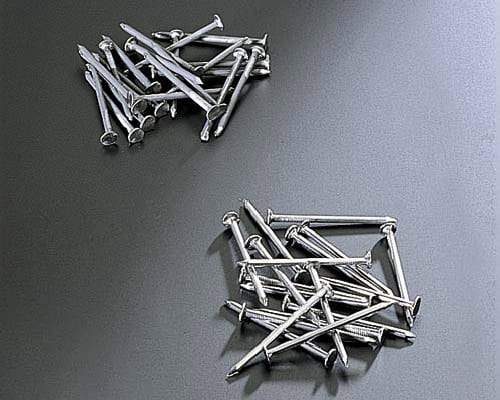

Macht Trommeln Nägel weniger scharf?

Das kann passieren, wenn der Prozess zu aggressiv ist oder der Kontakt zwischen den Teilen hoch ist. Behandeln Sie die Spitzengeometrie als kritisches Merkmal, verwenden Sie einen konservativen Prozess, prüfen Sie frühzeitig und bestätigen Sie die Leistung mit einem repräsentativen Einschlag- oder Einsetztest.
