Leitfaden zur Nachbearbeitung gestanzter Teile

Entgraten gestanzter Metallteile ohne Verheddern, Verformung oder Beschädigung von Teil zu Teil

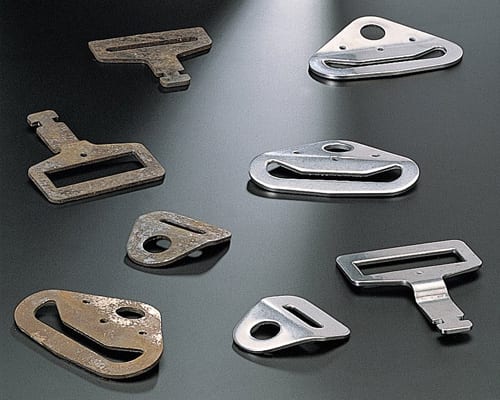

Gestanzte Unterlegscheiben, Clips, Halterungen und dünne Blechbauteile können effiziente Kandidaten für die Massenbearbeitung sein, aber ihre Geometrie birgt Risiken, die massive zerspante Teile nicht aufweisen. Dieser Leitfaden erklärt, wie Grate bewertet, eine Maschine und Medien ausgewählt, die Wechselwirkung der Teile kontrolliert und ein wiederholbarer Produktionsversuch aufgebaut wird.

Beim Stanzen, Ausstanzen, Lochen und Feinschneiden kann ein erhabener Grat auf der Matrizensseite eines Bauteils entstehen. Der Grat kann die Montage beeinträchtigen, eine Beschichtung beschädigen, eine Gefahr bei der Handhabung darstellen oder verhindern, dass ein Teil korrekt sitzt. Die Massenbearbeitung kann leichte und mittlere Grate aus großen Chargen entfernen, aber das einfache Einbringen dünner Teile in eine aggressive Maschine kann einen Fehler durch mehrere neue ersetzen.

Flache Teile können sich stapeln und gegenseitig abschirmen. Offene Clips können sich verhaken. Lange schmale Stanzteile können sich verbiegen. Sichtflächen können aneinander reiben, während kleine Löcher abgenutzte Medien festhalten können. Ein zuverlässiger Prozess hängt daher vom gesamten System ab: eingehender Grat-Zustand, Teilegeometrie, Maschinenbewegung, Medienform, Beladungsverhältnis, Prozessmittelzufuhr, Trennung und Prüfung.

Beginnen Sie mit dem Grat, nicht mit der Maschine

Die Größe und Richtung des Grats bestimmen, ob eine Massenbearbeitung geeignet ist. Ein dünner, freiliegender Grat reagiert normalerweise vorhersehbarer als eine starke umgelegte Kante oder ein in einem schmalen Merkmal verborgener Grat. Vor der Prüfung sollten Sie dokumentieren, wo sich der Grat befindet, wie er über die Charge variiert und welche Kanten scharf oder maßlich kontrolliert bleiben müssen.

Warum sich gestanzte Teile verheddern, stapeln oder verformen

Die Wechselwirkung der Teile ist oft der begrenzende Faktor. Ein Prozess kann den Grat erfolgreich entfernen und dennoch eine unzulässige Anzahl gebogener oder markierter Teile erzeugen. Die folgenden Risiken sollten einzeln geprüft werden, anstatt sie unter einer allgemeinen Endkontrolle zusammenzufassen.

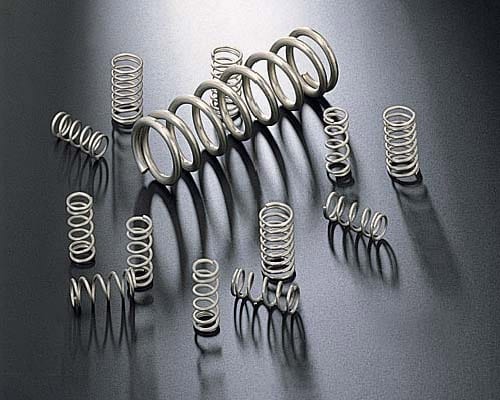

• Verheddern: Haken, offene Schlaufen, Federarme und lange Schlitze können sich verhaken, während die Charge umläuft.
• Stapelbildung: Flache Unterlegscheiben, Passscheiben und Scheiben können ineinanderliegen und verhindern, dass Medien und Prozessmittel die verdeckten Flächen erreichen.
• Verformung: Dünne Bereiche können sich durch das Gewicht der Charge oder durch aggressive Maschinenbewegungen verformen.
• Aufprall: Sichtbare Kosmetikflächen können aneinanderstoßen, wenn das Verhältnis von Medien zu Teilen zu niedrig ist.
• Festsetzen von Medien: Abgenutzte Medien können in Löcher, Schlitze und gefaltete Merkmale eindringen und schwer zu trennen sein.

Eine kleine kontrollierte Charge sollte die empfindlichste Geometrie und den breitesten erwarteten Bereich eingehender Grate enthalten. Wenn die Probe nur die stärksten oder einfachsten Teile enthält, wird das Ergebnis die Produktion nicht repräsentieren.

Wählen Sie die Maschine entsprechend der Teilebewegung aus

Die Maschinenauswahl beeinflusst, wie die Teile umlaufen, wie viel Energie die Kanten erreicht und wie einfach die Charge getrennt werden kann. Eine Gleitschleifmaschine ist für viele Stanzteile ein praktischer Ausgangspunkt, da ihre Bewegung steuerbar und mit Nassmitteln sowie automatischer Trennung kompatibel ist.

Für einen umfassenderen Vergleich der Maschinenbewegung lesen Sie den Vergleich Vibrationsgleitschleifen versus Trommelschleifen. Lange Stanzteile und Teile, die Trennelemente benötigen, sollten auch in Wannen-Gleitschleifmaschinen bewertet werden, anstatt anzunehmen, dass eine runde Schüssel die einzige Option ist.

Wählen Sie Medien nach Kantenzugang und Kontaktgefahr aus

Die Medien müssen den Grat erreichen, ohne in Merkmale einzudringen, in denen sie sich festsetzen können. Sie müssen außerdem genügend Abstand zwischen den Teilen schaffen, um direkte Stöße zu verringern. Die Form ist daher genauso wichtig wie die Schleifwirkung.

Keramikmedien können eine stärkere Schneidwirkung für härtere Legierungen und hartnäckigere Grate bieten. Kunststoffmedien sind oft ein nützlicher Ausgangspunkt für dünne, weiche oder kosmetische Teile, da sie im Allgemeinen einen sanfteren Abtrag und eine geringere Schüttdichte bieten. Die richtige Wahl hängt dennoch von Legierung, Dicke, Grathöhe, gewünschtem Kantenradius und Zykluszeit ab.

Vermeiden Sie eine Medienabmessung, die in ein Loch oder einen Schlitz eindringen und sich in eine verriegelte Position drehen kann. Abgenutzte Medien sollten ausgesiebt werden, da sich ihre Abmessungen während der Verwendung ändern. Die praktische Methode besteht darin, die kleinste Abmessung abgenutzter Medien mit jeder Öffnung im Teil zu vergleichen, nicht nur mit den Nennabmessungen, die auf einem Medienspezifikationsblatt angegeben sind. Siehe den detaillierten Leitfaden zu Teile- und Medientrennung.

Steuern Sie die Beladung, bevor Sie die Aggressivität erhöhen

Wenn die Gratentfernung langsam ist, kann das Erhöhen der Amplitude oder der Wechsel zu einem härteren Medium als schnellste Lösung erscheinen. Bei dünnen Stanzteilen kann diese Änderung jedoch Aufprallspuren und Verformungen verstärken. Stellen Sie zunächst sicher, dass die Beladung frei umläuft und dass sich die Teile nicht zu Bündeln oder Stapeln zusammenlagern.

1. Beginnen Sie mit einer konservativen Teilebeladung und genügend Medium, um die Komponenten getrennt zu halten.
2. Beobachten Sie den Umlauf zu Beginn, in der Mitte und am Ende der Prüfung.
3. Prüfen Sie eine zeitlich begrenzte Probe, bevor der geschätzte vollständige Zyklus abgeschlossen ist.
4. Erfassen Sie die Gratreduzierung, den Kantenradius, die Ebenheit, kosmetische Markierungen und die Anzahl verwickelter Teile separat.
5. Ändern Sie jeweils nur eine Variable und bewahren Sie eine freigegebene Referenzprobe auf.

Eine geeignete Endbearbeitungsmasse hilft dabei, entferntes Metall und feine Schleifpartikel in Schwebe zu halten, verbessert die Benetzung und unterstützt ein gleichmäßiges Spülen. Die Konzentration der Masse sollte kontrolliert und nicht anhand des Erscheinungsbilds oder der Schaummenge geschätzt werden.

Erstellen Sie einen Produktionstest, der mehr als nur das Aussehen misst

Eine optisch glatte Probe reicht nicht aus, um einen Prozess für Stanzteile freizugeben. Der Test sollte die nachgelagerte Funktion schützen, die für den Käufer wichtig ist.

• Gratakzeptanz: maximal verbleibender Grat oder erforderlicher Kantenradius.
• Geometrie: Ebenheit, Öffnungsbreite, Federkraft und kritische Abmessungen.
• Oberfläche: Kratzer, Aufprallspuren, Verfärbungen und Beschichtungsbereitschaft.
• Handhabung: verwickelte Teile, ineinanderliegende Teile, Medienübertrag und Trennaufwand.
• Konsistenz: Ergebnisse über mindestens mehrere Chargen hinweg, einschließlich normaler Eingangsschwankungen.

Wenn der Prozess Kratzer, Rückstände, ungleichmäßiges Schneiden oder eine schlechte Zirkulation entwickelt, verwenden Sie einen strukturierten Fehlerbehebungsablauf für Gleitschleifen anstatt mehrere Einstellungen gleichzeitig zu ändern.

Wann eine andere Entgratungsmethode sicherer ist

Gleitschleifen ist nicht für jedes Stanzteil die richtige Lösung. Ziehen Sie Bürsten, Präzisionsschleifen, thermische oder elektrochemische Verfahren oder einen speziellen Beschneidvorgang in Betracht, wenn der Grat extrem stark ist, die Kante nicht zugänglich ist, das Teil keinen Massenkontakt verträgt oder ein kritisches Merkmal eine gezielte Materialentfernung erfordert. Eine kombinierte Vorgehensweise kann ebenfalls funktionieren: Entfernen Sie zuerst den starken Defekt und verwenden Sie anschließend Gleitschleifen zum Kantenverrunden, Reinigen und zur Verbesserung der Oberflächenkonsistenz.

Häufig gestellte Fragen

Können dünne gestanzte Unterlegscheiben durch Gleitschleifen entgratet werden?

Oft ja, aber Stapelbildung und Verbiegen müssen getestet werden. Eine schützende Medienladung, eine kontrollierte Maschinenintensität und ein Sieb, das sowohl Teile als auch abgenutztes Medium trennt, sind wichtig.

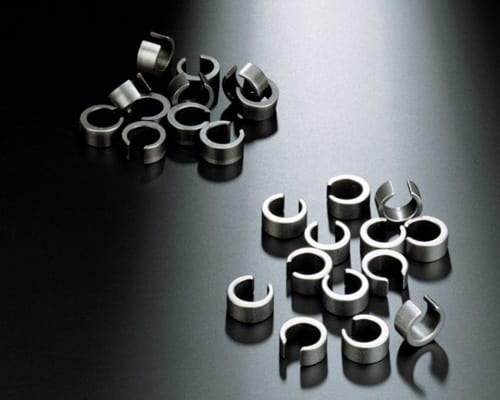

Wie können Federclips vor dem Verwickeln geschützt werden?

Reduzieren Sie die Teilekonzentration, verwenden Sie Medien, die direktes Verhaken begrenzen, testen Sie eine geteilte Kammer oder einen Prozess mit unterteilten Fächern und messen Sie die Anzahl verwickelter Teile pro Charge. Einige Geometrien können einzelne Fächer erfordern.

Sollten Keramik- oder Kunststoffmedien für Stanzteile verwendet werden?

Keramikmedien können für härtere Legierungen und stärkere Grate geeignet sein. Kunststoffmedien sind oft schonender für dünne oder kosmetische Teile. Die endgültige Auswahl erfordert einen Test mit der tatsächlichen Legierung, dem Grat, der Geometrie und der geforderten Oberfläche.

Welche Informationen werden für eine Prozessempfehlung benötigt?

Geben Sie die Legierung, die Abmessungen und Dicke des Teils, die Gratposition, Löcher und Schlitze, den zulässigen Kantenradius, kritische Toleranzen, die Chargenmenge, die gewünschte Zykluszeit und klare Fotos des Eingangs- und Zielzustands an.
