Keramikmedium: Körnungen, Größen und wann Keramik die falsche Wahl ist

„Keramikmedium" ist ein Name, keine Spezifikation. Darunter liegen vier verschiedene Körper — Braunkorund, Keramik, Tonerdeporzellan und Hochfrequenzporzellan — verteilt über sechs Schnittkörnungen und einen Größenbereich, der bei 1.3×3 mm beginnt und bei 30×30 mm endet. Ein 30×30 mm Winkelschleifdreieck in den groben Körnungen und eine 2 mm Porzellanperle in den Finish-Körnungen werden beide als Keramikmedium verkauft, und eines davon zerstört ein dünnes Aluminiumgehäuse, das das andere schützen sollte.

Diese Seite nennt die Körnungsbuchstaben, die wir tatsächlich führen, die Größe, in der jede Form gefertigt wird, und die Teilemerkmale, bei denen Keramik die falsche Wahl ist. Sie ist so geschrieben, dass Sie eine Medienposition auf eine Bestellung schreiben können, die ein Lieferant kalkulieren und ein Prüfer nachvollziehen kann.

Was Sie sehen, wenn „Keramikmedium" als Name gekauft wurde

Vier Symptome erklären die meisten Keramikmedium-Reklamationen, die sich als keine Maschinenprobleme erweisen:

Der zweite Punkt ist der teure Fehler. Ein Einkäufer bestellt eine feine Keramik, weil die Zeichnung „polieren" vorgibt, fährt vier Stunden, bekommt eine graue matte Oberfläche und schließt daraus, die Maschine sei schwach. Tatsächlich hatte die feine Körnung nie den Schnitt, um die Bearbeitungsspuren zu entfernen, und der lange Zyklus hat sie nur überpoliert.

Warum der Name scheitert: drei Achsen hinter einem Wort

Keramikmedium wird auf drei Achsen spezifiziert, und der Handelsname faltet alle drei in einen Ausdruck zusammen.

Achse eins — der Körper. Braunkorund ist der Schneider. Keramik (der Tonerdekörper) liegt in der Mitte. Tonerdeporzellan und Hochfrequenzporzellan sind Finish-Körper, und die unregelmäßigen Formen 3P / 3P-1 sind Vorpolier- und Endbufferkörper.

Achse zwei — der Körnungsbuchstabe. Unser Nassschleifbereich nutzt sechs Körnungen: VR (sehr grob, maximaler Materialabtrag), R (grob, schwerer Schnitt), N (normal, Standardbearbeitung), NF (normal fein, mittlere Qualität), F (fein) und FF (Feinstfinish). Der Trockenschleifbereich nutzt andere sechs: VR, R, M (mittel, allgemeines Finishing), MF (mittelfein, Vorpolieren), F und FF. Die Buchstaben sind zwischen den beiden Spalten nicht austauschbar — eine Nasstabelle hat kein M oder MF, eine Trockentabelle kein N oder NF.

Achse drei — Größe und Form. Gleicher Körper und gleiche Körnung, eine Größe Unterschied, verhalten sich an einem Teil mit einem 3 mm Merkmal unterschiedlich.

So sieht das im tatsächlichen Sortiment aus:

Lesen Sie diese Tabelle als Landkarte dessen, was Sie bestellen können und was nicht. Es gibt keine grob schneidende Keramikkugel über 20 mm. Es gibt kein Feinstfinish-Dreieck in Braunkorund. Wenn ein Angebot Ihnen ein 30×30 Stück anbietet, das nur als „feine Keramik" beschrieben ist, fragen Sie nach Körper und Buchstaben, denn die beiden Aussagen stehen im Widerspruch.

Die einzelnen Produktseiten tragen dieselbe Matrix: die Schnellschneid-Keramikserie ist der Ort, an dem der Körnungsschlüssel und beide Tabellen abgedruckt sind, die Feinpolierserie trägt das Finish-Ende, und die Seite Keramikperlen / Tonerdeporzellankugeln deckt die Polierkörper ab. Die Kategorieansicht finden Sie unter Keramikmedium.

Prüfen Sie dies, bevor Sie die Medienposition schreiben

Fünf Punkte, von der Zeichnung abgelesen, entscheiden die gesamte Spezifikation:

1. Das kleinste Merkmal. Kleinste Bohrung, schmalste Nut, engste Gewindesteigung. Das Medium darf nicht größer als etwa ein Drittel dieser Abmessung sein. Eine 3 mm Blindbohrung bedeutet Medium unter 3 mm, was die feinen Körnungen und einen längeren Zyklus bedeutet — daran führt kein Weg vorbei.
2. Der abzutragende Werkstoff, in Millimetern. Nicht „entgraten", sondern wie viel Material weg muss. Das bestimmt Körnung und Zeit weit stärker als der Werkstoffname.
3. Welche Flächen sich nicht verändern dürfen. Sichtflächen, Dichtflächen, Gewindeflanken, Lagerbohrungen. Das Medium weiß nicht, welche Fläche wichtig ist, und eine grobe Körnung auf einer Sichtfläche ist eine verschrottete Charge statt einer Nacharbeit.
4. Die Eigensteifigkeit des Teils. Unter etwa 0.5 mm Wandstärke ist das Risiko Verzug, nicht der Schnitt.
5. Was nachgelagert passiert. Galvanik, Eloxieren, Montage, Prüfung. Zwei Chargen, die auf leicht unterschiedliche Grundfarbe poliert sind, fallen bei einer Galvanik-Sichtprüfung durch, auch wenn beide in der Kiste gut aussehen.

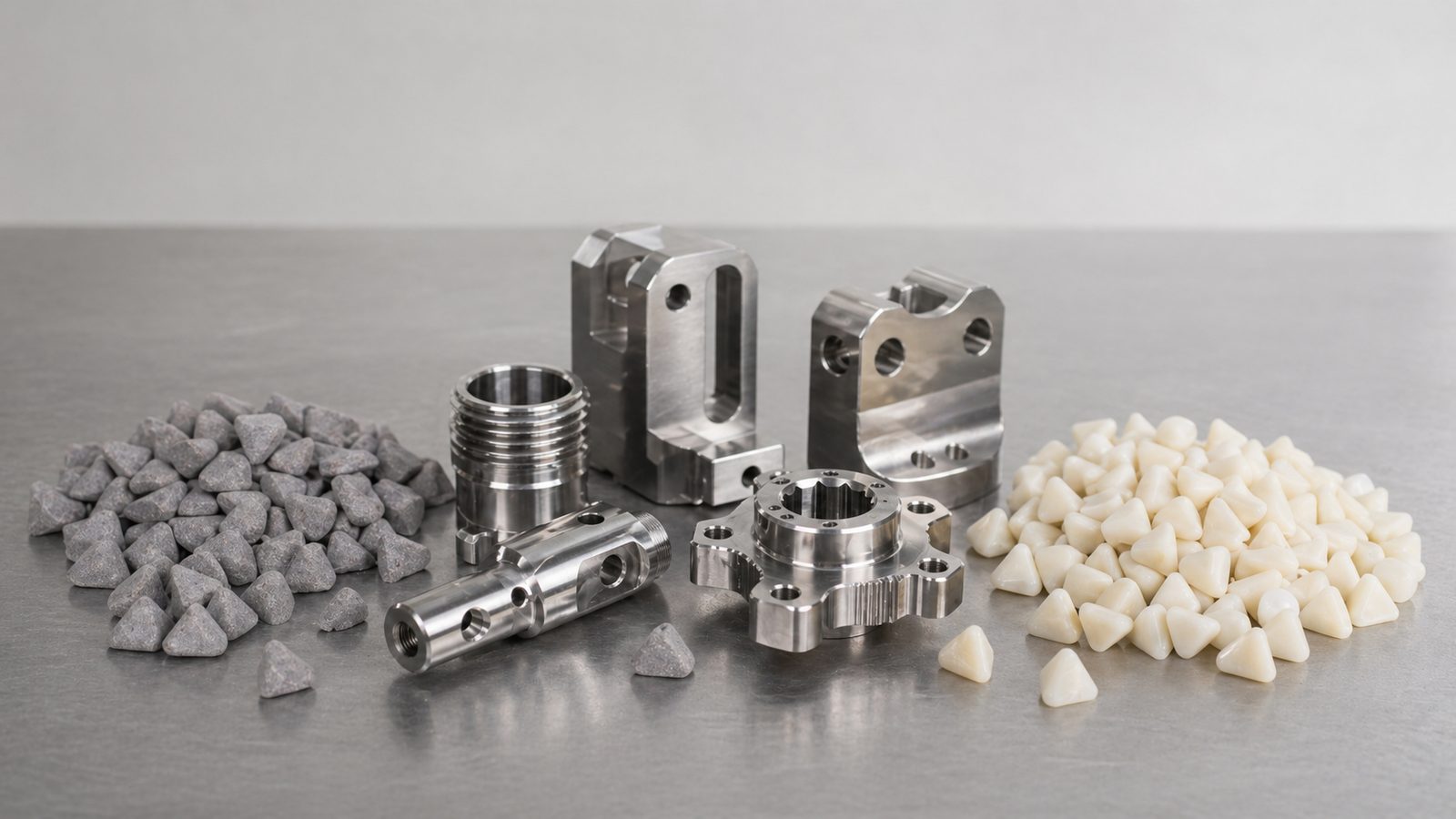

Keramik-, Porzellan- und Kunststoffkörper, wie sie geliefert werden. Der Punkt dieses Fotos auf einer Keramikmedium-Seite ist der Vergleich: die weißen Körper sind die Tonerdeporzellankörnungen mit höherem Tonerdeanteil, die farbigen Körper sind kunststoffgebunden, und beide verhalten sich am selben Teil bei gleicher Nenngröße unterschiedlich. Der Einkauf allein nach Körperfarbe ist der Punkt, an dem die meisten ersten Versuche schiefgehen.

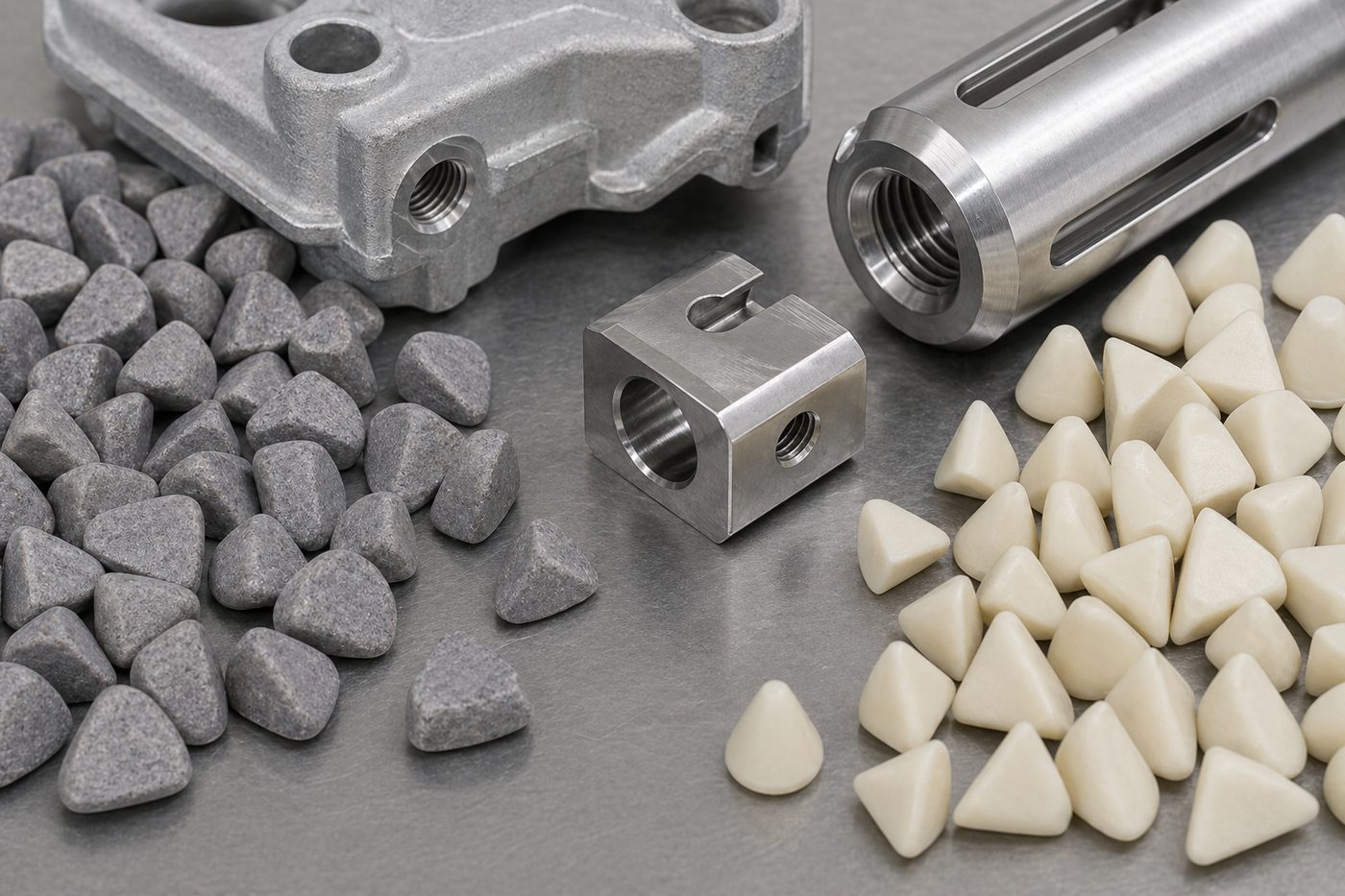

Kantengeometrie aus der Nähe. Ein Keramikkörper behält seine Kanten weit länger als ein Kunststoffkörper, weshalb Keramik für lange Zyklen auf harten Legierungen geeignet ist und weshalb dieselbe Form in Kunststoff die sicherere Wahl für Aluminium oder dünne Wandstärke ist.

Keramik oder Kunststoff: die Entscheidung, mit den Zahlen

Das ist die Entscheidung, nach der der Suchbegriff eigentlich fragt, und sie lässt sich auf ein Band reduzieren. Unsere üblichen Keramikkörnungen laufen 3 bis 10 mm, während Kunststoff 10 bis 25 mm läuft — der Kunststoff ist größer, weil er leichter ist, und die Kontaktenergie ist das, was das Teil spürt, nicht die Abmessung.

Die Faustregel, die den Kontakt mit der Werkstatt übersteht: wählen Sie Keramik, wenn der Werkstoff abgetragen werden muss und die Geometrie halten soll; wählen Sie Kunststoff, wenn das Teil das fragile Element im Prozess ist. Wenn beides zutrifft — ein schwerer Grat an einem weichen, dünnen Teil —, ist die Antwort ein zweistufiger Prozess mit einem Keramikschnitt und einem Kunststoff- oder Porzellanfinish, nicht eine Kompromisscharge.

Es gibt auch eine Kostenfalle, die es sich zu benennen lohnt. Keramik kostet mehr pro Kilogramm, deshalb gibt ein Einkäufer, der auf Kunststoff umstellt, um an der Medienposition zu sparen, oft insgesamt mehr aus, weil der Zyklus sich streckt und die Teile pro Stunde sinken. Der Vergleich für Aluminium-, Messing- und Stahlteile arbeitet die Werkstoffseite derselben Entscheidung durch; diese Seite handelt von der Medienseite.

Wie Sie es spezifizieren, damit es kalkuliert und geprüft werden kann

• Nennen Sie den Körnungsbuchstaben, kein Adjektiv. „Fein" ist nicht bestellbar. „FF, Nassspalte" ist es. Und nennen Sie die Spalte, denn ein Buchstabe aus der Nasstabelle auf einem Trockenauftrag ist eine nicht konforme Lieferung, die wie ein Lieferantenfehler aussieht und in Wahrheit ein Spezifikationsfehler ist.
• Geben Sie die Größe als Schnitt an, nicht als Einzelzahl. Eine Körnung wie 2 mm bis 4 mm deckt eine Spanne ab, die an einem feinen Merkmal zählt, und eine Einzelzahl lädt eine Lieferung am oberen Toleranzrand ein.
• Geben Sie die Form und die Absicht Schneiden oder Polieren an. Ein Schneid-Dreieck schneidet eine Ecke; eine Kugel poliert eine Fläche. Dieselbe Größe in zwei Formen ist an einem Teil mit gemischten Merkmalen nicht austauschbar — die Formübersicht schlüsselt das Form für Form auf.
• Bestellen Sie die Menge als Verbrauchsgröße. Die Medienlebensdauer reicht je nach Werkstoff und Zyklus von etwa 20 bis 200 Betriebsstunden. Eine so weite Spanne bedeutet, dass die Zahl aus Ihrem Auftrag kommen muss, und ein Lieferant, der den erwarteten Verbrauch nicht in Kilogramm pro 100 Stunden nennen kann, gibt Ihnen keine brauchbare Zahl. Genau das ist die Zahl, die Ihre Kosten pro Teil bestimmt.
• Kennen Sie die Wechselsignale. Das Finish verbessert sich nicht mehr, das Teil beginnt einen matten grauen Schleier zu zeigen, und die Zykluszeit kriecht für dasselbe Ergebnis um etwa 20% nach oben. Nachfüllen stellt den Schnitt wieder her; ein vollständiger Wechsel in einem definierten Intervall ist reproduzierbarer, als neues Medium in altes einzumischen.
• Legen Sie die Stufenfolge fest. Leichtes Entgraten läuft 10 bis 20 Minuten und Hochglanzpolieren läuft 2 bis 8 Stunden, und das sind zwei verschiedene Stufen mit verschiedenen Chargen — kein langer Zyklus.

Die Größenregel und das Zusammenspiel von Form und Verkeilen sind ausführlicher behandelt in wie man die Mediengröße für kleine Bohrungen, Nuten und Hohlräume festlegt. Eine Warnung: ein veröffentlichter Zyklus setzt einen Werkstoff und einen Abtrag voraus, die nicht Ihre sein müssen, behandeln Sie daher jede Tabelle — auch unsere — als Ausgangspunkt für einen Versuch und nicht als Zusage.

Wo Keramikmedium die falsche Wahl ist

Das ist der Teil, den die meisten Lieferanten weglassen, und daraus entstehen die meisten gescheiterten Versuche:

• Wandstärken unter etwa 0.5 mm. Nicht der Schnitt ist das Risiko, sondern der Verzug. Ein hochenergetischer Prozess biegt das Teil, bevor er es poliert. Reduzieren Sie die Energie oder wechseln Sie die Maschinenfamilie — eine Verkürzung des Zyklus behebt es nicht.
• Weiches Aluminium mit Sichtfläche. Die Masse der Keramik markiert eine weiche Legierung, die eine Kunststoffcharge sauber gelassen hätte. Der Fehler sieht wie ein Maschinenfehler aus und ist ein Mediengewichtsfehler.
• Acetat und weiche Thermoplaste. Ein nasser Keramikprozess hält das Teil in einem warmen Bad; Acetat verzieht sich dauerhaft, und der Verzug geht nicht mehr heraus. Die meisten Brillengestellarbeiten laufen genau aus diesem Grund trocken.
• Feine Gewinde mit Steigungstoleranz. Medium setzt sich in einem feinen Gewinde fest. Verwenden Sie einen kleinen Hochfrequenzporzellanzylinder (1.3×3 bis 4×14 mm ist der Bereich, den wir führen), maskieren Sie das Gewinde, oder akzeptieren Sie, dass die Gewindeformung nach dem Finishing kommt.
• Blindbohrungen und tiefe Taschen. Medium gelangt hinein und nicht wieder heraus. Planen Sie den Trenn- und Reinigungsschritt, bevor Sie die Charge kaufen.
• Titan und andere kaltverfestigende Legierungen. Die Charge muss dediziert und sauber gehalten werden, weil aus einem anderen Auftrag eingetragene Verunreinigungen als Kratzer auf einer Oberfläche erscheinen, die Sie nicht mehr auspoliert bekommen.

Was Sie fragen sollten, bevor Sie das Angebot freigeben

1. Einen Musterversuch an Ihrem ungünstigsten Teil, nicht am durchschnittlichen. Senden Sie repräsentative Teile einschließlich des ungünstigsten, den Werkstoff, das geforderte Finish und das Finish, das Sie akzeptieren; zurück kommen sollte das Finish plus die Zykluszeit plus der gemessene Medienverbrauch. Das ist mehr wert als jedes Musterteil.
2. Einen schriftlichen Abnahmestandard vor dem Versuch. Was als bestandene Kante gilt, welche Flächen geschützt sind, wie die Rauheit gemessen wird. Ein Versuch ohne Abnahmestandard sagt Ihnen nur, wie es aussieht.
3. Körnung, Größenschnitt und Form auf der Bestellzeile. Nicht „Keramikmedium" — der Buchstabe, der Zweizahlenbereich, der Formname.
4. Die Verbrauchszahl in Kilogramm pro 100 Stunden, damit sich die Kosten pro Teil berechnen statt raten lassen.
5. Die Lieferzeit gegen Ihren Produktionsplan. Eine Standardmaschine wird in 25 bis 35 Tagen ab Anzahlung geliefert und eine auftragsgefertigte Konfiguration in 45 bis 60 Tagen; mit der Maschine gelieferte Medien und Compound fügen etwa eine Woche hinzu, und Seefracht von Xiamen nach Europa oder Nordamerika läuft zusätzlich etwa 30 bis 40 Tage. Medien auf eigener Bestellung sind eine deutlich kürzere Position, und es lohnt sich, sie mit der Maschine zu bestellen, damit der erste Versuch bei Ankunft laufen kann — die Standardverpackung enthält ein Medien- und Compound-Starterset.
6. Mindestbestellmenge und Zahlungsbedingungen. Ein Stück ist die Mindestbestellung, und die üblichen Bedingungen sind 30% Anzahlung mit Restzahlung gegen die Versanddokumente.

FAQ

Ist Keramikmedium immer die schnellere Option? Es trägt Material schneller pro Stunde ab, ist aber nicht immer der günstigere Weg. An einem weichen, dünnen Teil ist die langsamere Kunststoffcharge in einem Durchgang fertig, während die Keramikcharge das Teil beschädigt und die Charge nachgearbeitet oder verschrottet wird.

Kann ich eine Keramikkörnung sowohl zum Entgraten als auch zum Polieren verwenden? Nein. Die groben Körnungen haben den Schnitt und hinterlassen eine Oberfläche, die eine feinere Stufe braucht; die feinen Körnungen haben keinen Schnitt und entfernen keinen Grat. Eine Zweikörnungsfolge kostet weniger als ein langer Zyklus in der falschen Körnung.

Was steuert der Körnungsbuchstabe eigentlich? Die Bindung und das Schleifmittel im Körper, und darüber, wie viel Werkstoff das Medium pro Stunde abträgt und wie viel der Teilegeometrie den Prozess übersteht. Deshalb muss der Buchstabe auf der Bestellung stehen.

Warum nutzen die nassen und die trockenen Tabellen unterschiedliche Buchstaben? Es sind zwei getrennte Produkte und zwei getrennte Körnungssysteme: die Nassspalte läuft VR / R / N / NF / F / FF und die Trockenspalte läuft VR / R / M / MF / F / FF. Einen Buchstaben von der einen auf die andere zu übertragen ist ein häufiger und teurer Bestellfehler.

Können Sie Medium nach Kundenspezifikation liefern? Ja, und das ist normal, wo ein Teil einen kontrollierten Werkstoff hat oder ein Lieferantenaudit das Verbrauchsmaterial festgelegt hat. Die Spezifikation muss eine Körnung, ein Größenschnitt, eine Form und ein Schneid- oder Polierverhalten sein — „machen Sie es wie dieses Muster" lässt sich weder bestellen noch prüfen.
