Wir haben verschiedene Arten von Poliermaschinen. Insgesamt kann in zwei Haupttypen unterteilt werden: Nasspolieren und Trockenpolieren. Für den Nasspolierprozess müssen sich die Medien und die Paste in den Maschinen mit Wasser vermischen. Magnetmaschine ist eine dieser Maschinen. Der elektrisch beheiztes Rohr (Kupfer) kann in der Magnetmaschine poliert werden. Tatsächlich kann das kleine Metallstück ohne Magnetismus in diese Maschine eingesetzt werden, z. B. Kupfer, Edelstahl, Aluminium, Titan ... Dies ist eine magnetische Poliermaschine. Es hat eine superstarke Magnetkraft, um die kleinen Schleifstahlnadeln anzutreiben, um Effekte zu erzeugen, wie z. B. fließende Schwingungen mit hoher Aufhängung und Rückwärtsrollen, um Reibung zu erzeugen. Hier nehmen wir als Beispiel ein elektrisch beheiztes Rohr (Kupfer): Originalstück, rau und schmutzig ... Nach 30 Minuten. Polieren in der Magnetmaschine, die fertige Oberfläche sieht aus wie: Für weitere Informationen kontaktieren Sie uns bitte für den Polierprozess

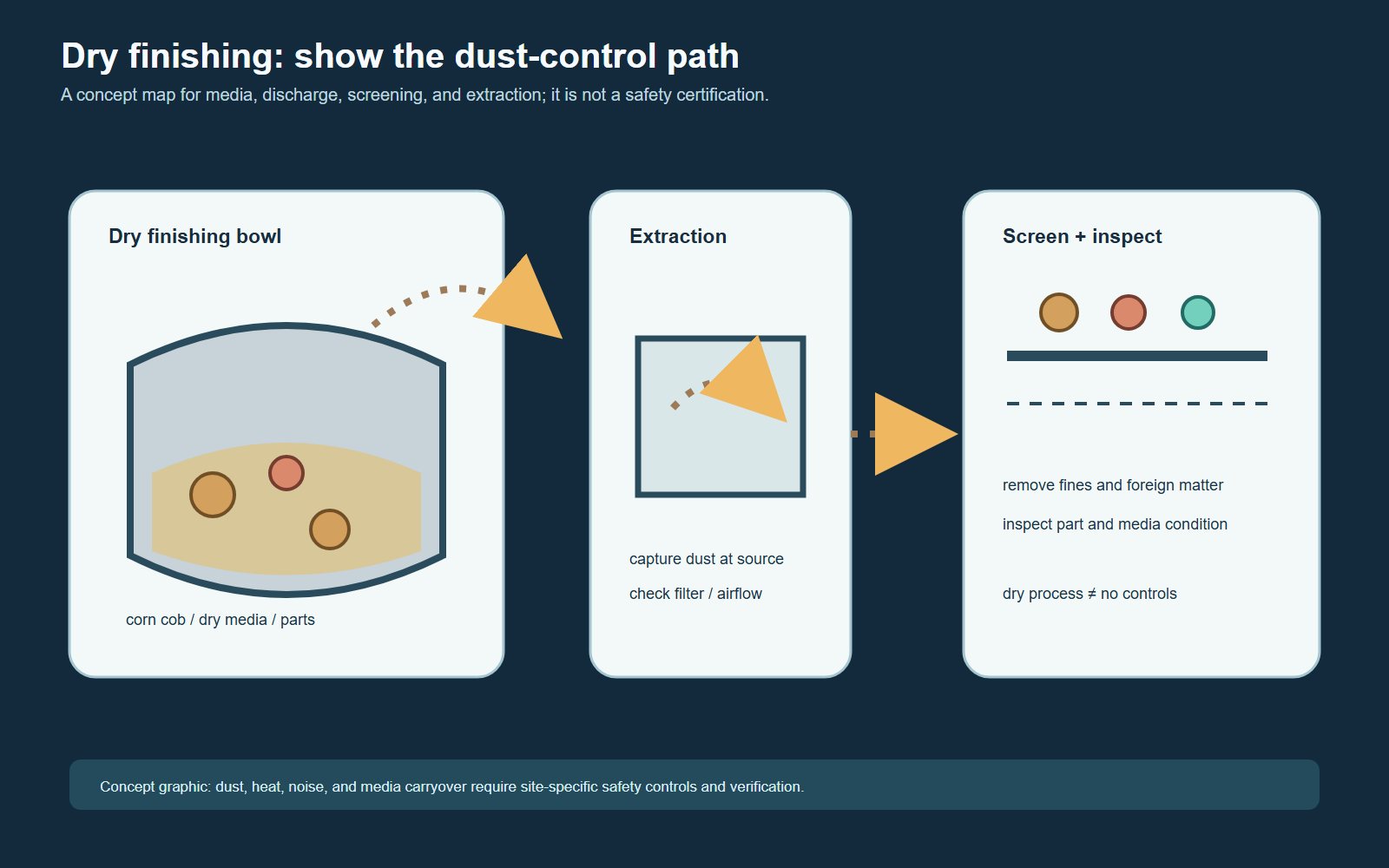

Wenn Trockenbearbeitung Staubabsaugung und Ordnungskontrollen erfordert Die trockene Massenbearbeitung kann durch Verschleiß des Mediums, Rückstände am Werkstück und Handhabung feine Partikel erzeugen oder freisetzen.Ob ein Prozess eine lokale Absaugung, einen geschlossenen Transfer oder zusätzliche Ordnungskontrollen benötigt, muss anhand des tatsächlichen Staubs, der Sicherheitsinformationen zu den Materialien, der Maschinenanordnung und der Arbeitsplatz-Risikobewertung entschieden werden. Eine Einstellung der Endbearbeitungsmaschine allein kann diese Frage nicht beantworten. Beginnen Sie mit dem Material und der Staubgefahr Identifizieren Sie jedes Material, das in den Prozess gelangt: Werkstücke, Trockenmedien, Zusatzstoffe, Beschichtungen und Rückstände. Prüfen Sie die aktuellen, für jedes Material bereitgestellten Sicherheitsdaten und bestimmen Sie, welcher Staub während der Bearbeitung, des Siebens, des Entladens und der Reinigung entstehen kann. Gehen Sie nicht davon aus, dass ein Staub harmlos ist, nur weil das Schüttgut vertraut erscheint. Einige fein verteilte Materialien können Gefahren für die Atemwege, Brand- oder Verpuffungsgefahren verursachen. Die OSHA weist darauf hin, dass Gefahren durch brennbaren Staub bei Materialien wie Metallen, Kunststoffen, Holz und Gummi auftreten können. Die genaue Gefahr und die erforderlichen Kontrollen hängen vom tatsächlichen Staub und der Anlage ab, daher können Prüfungen und eine fachkundige Sicherheitsbewertung erforderlich sein. Blicken Sie über die Bearbeitungsschale hinaus Staubfreisetzung kann beim Beladen, während des Maschinenbetriebs, beim Entladen, durch Sieben, bei der Rückführung des Mediums und während der Handhabung von Behältern oder Filtern auftreten. Gehen Sie den vollständigen Materialweg ab und erfassen Sie sichtbare Austrittsstellen, abgelagerte Mengen und Tätigkeiten, die Staub aufwirbeln. Eine saubere Maschinenaußenseite beweist nicht, dass Kanäle, Ablagen oder nachgelagerte Handhabungspunkte sauber sind. Konzeptioneller Ablauf der Trockenbearbeitung: Überprüfen Sie die tatsächlichen Erfassungspunkte, Staubeigenschaften und Sicherheitsanforderungen, bevor Sie Absauganlagen festlegen. Wann eine lokale Absaugung bewertet werden sollte Eine lokale Absaugung soll einen luftgetragenen Schadstoff nahe der Entstehungsstelle erfassen. Die HSE-Leitlinien betonen, dass eine wirksame lokale Absaugung von geeigneter Haubengestaltung, Kanälen, Luftförderern, Luftreinigung, Inbetriebnahme, Prüfung und Wartung abhängt. Ein allgemeiner Ventilator oder eine nicht überprüfte Verbindung ist kein Nachweis für eine ausreichende Kontrolle. Bewerten Sie eine lokale Absaugung, wenn Staub während der normalen Arbeit in die Luft gelangt, an Übergabepunkten austritt, sich um den Prozess ansammelt oder wenn die Materialrisikobewertung eine technische Kontrolle verlangt. Die Erfassungsgestaltung muss zur Quelle und Aufgabe passen, ohne den sicheren Maschinenbetrieb zu beeinträchtigen oder Verunreinigunge...

Wenn die Trockenbearbeitung eine Staubabsaugung und Sauberkeitskontrollen erfordert Die Trockenmassbearbeitung kann durch Verschleiß der Medien, Rückstände am Werkstück und Handhabung feine Partikel erzeugen oder freisetzen.Ob ein Prozess eine lokale Absaugung, einen geschlossenen Transfer oder zusätzliche Sauberkeitskontrollen benötigt, muss anhand des tatsächlichen Staubs, der Material-Sicherheitsinformationen, der Maschinenanordnung und der Arbeitsplatz-Risikobewertung entschieden werden. Eine Einstellung der Endbearbeitungsmaschine allein kann diese Frage nicht beantworten. Mit der Material- und Staubgefährdung beginnen Identifizieren Sie jedes Material, das in den Prozess gelangt: Werkstücke, Trockenmedien, Zusatzstoffe, Beschichtungen und Rückstände. Prüfen Sie die aktuellen, für jedes Material bereitgestellten Sicherheitsdaten und bestimmen Sie, welcher Staub während der Endbearbeitung, des Siebens, des Entladens und der Reinigung entstehen kann. Gehen Sie nicht davon aus, dass ein Staub harmlos ist, nur weil das Ausgangsmaterial vertraut erscheint. Einige fein verteilte Materialien können Gefahren für die Atemwege sowie Brand- oder Deflagrationsgefahren verursachen. OSHA weist darauf hin, dass Gefahren durch brennbaren Staub bei Materialien wie Metallen, Kunststoffen, Holz und Gummi auftreten können. Die genaue Gefahr und die erforderlichen Kontrollen hängen vom tatsächlichen Staub und der Anlage ab, daher können Prüfungen und eine fachkundige Sicherheitsbewertung erforderlich sein. Über die Bearbeitungsschüssel hinausblicken Staubfreisetzung kann beim Beladen, während des Maschinenbetriebs, beim Entladen, durch das Sieben, bei der Rückführung von Medien sowie beim Umgang mit Behältern oder Filtern auftreten. Gehen Sie den vollständigen Materialweg ab und dokumentieren Sie sichtbare Austrittsstellen, abgelagerte Staubmengen und Tätigkeiten, die Staub aufwirbeln. Eine saubere Maschinenaußenseite beweist nicht, dass Kanäle, Vorsprünge oder nachgelagerte Handhabungsstellen sauber sind. Konzeptioneller Trockenbearbeitungsablauf: Prüfen Sie die tatsächlichen Erfassungspunkte, Staubeigenschaften und Sicherheitsanforderungen, bevor Sie Absauganlagen spezifizieren. Wann eine lokale Absaugung bewertet werden sollte Eine lokale Absaugung dient dazu, luftgetragene Schadstoffe nahe der Entstehungsstelle zu erfassen. Die HSE-Leitlinien betonen, dass eine wirksame lokale Absaugung von geeigneter Haubenkonstruktion, Kanälen, Luftförderern, Luftreinigung, Inbetriebnahme, Prüfung und Wartung abhängt. Ein allgemeiner Ventilator oder eine ungeprüfte Verbindung ist kein Nachweis für eine ausreichende Kontrolle. Bewerten Sie eine lokale Absaugung, wenn Staub bei normalen Arbeiten luftgetragen wird, an Übergabestellen austritt, sich um den Prozess ansammelt oder wenn die Material-Risikobewertung technische Maßnahmen erfordert. Die Erfassungskonstruktion muss zur Quelle und zur Tätigkeit passen, ohne den sicheren Maschinenbetrieb zu beeinträchtigen oder Verunre...

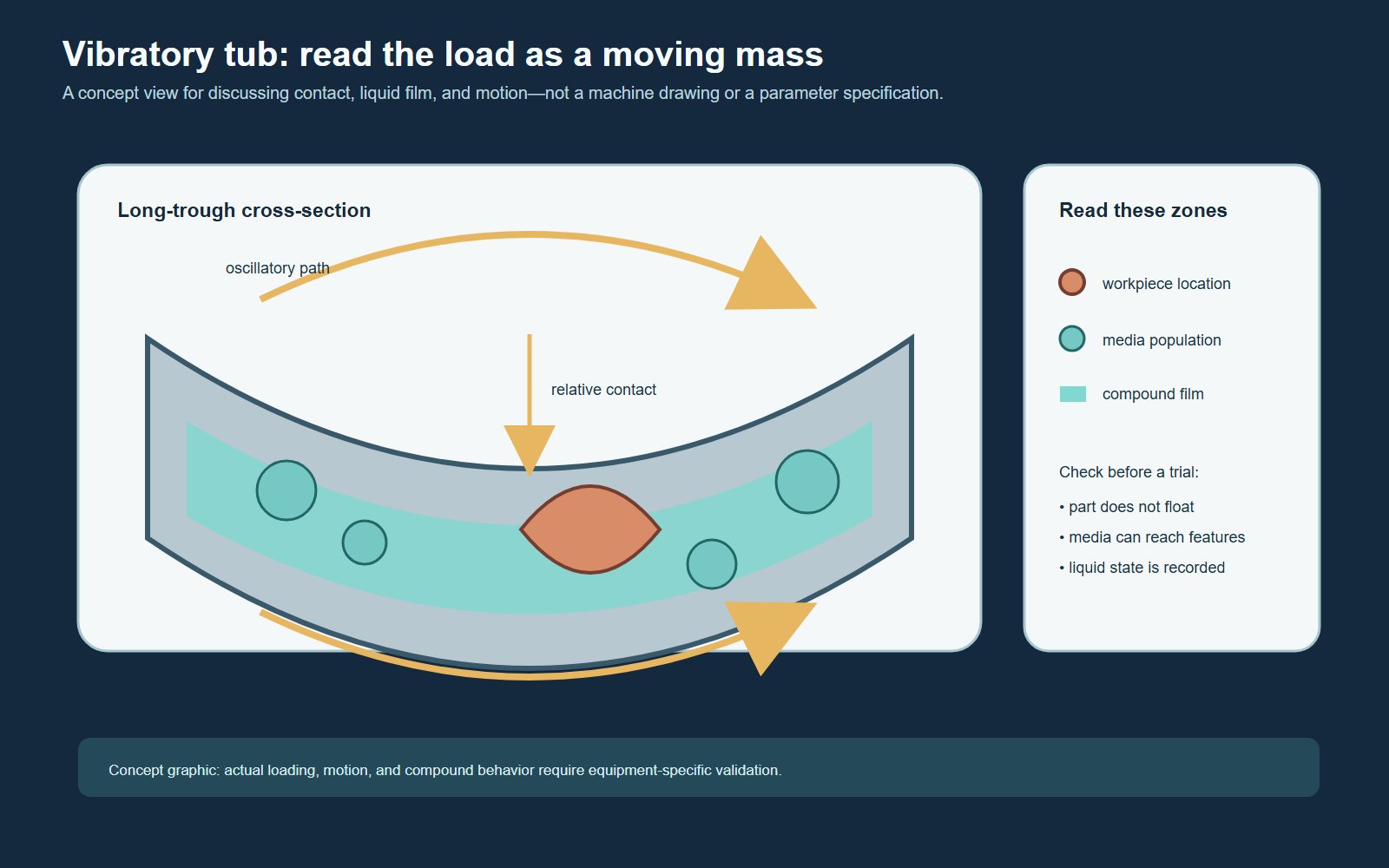

Frequenz, Amplitude und Zykluszeit beim Gleitschleifen Frequenz, Amplitude und Zykluszeit sollten als miteinander interagierende Versuchsvariablen behandelt werden, nicht als unabhängige Steuergrößen nach dem Prinzip „mehr ist besser“.Eine Änderung der Maschinenbewegung verändert, wie Medien und Teile zirkulieren, wie häufig sie sich berühren und wie Kräfte verteilt werden. Die geeignete Einstellung ist diejenige, die einen stabilen Fluss und den erforderlichen Kanten- oder Oberflächenzustand erzeugt, ohne Kontaktschäden, Verklemmen, Rückstände oder unnötige Maßänderungen zu verursachen. Definieren Sie das Ergebnis, bevor Sie eine Einstellung ändern Beginnen Sie mit dem Ausgangszustand und dem relevanten Merkmal: einer Gratposition, Werkzeugmarkierung, Kantenanforderung, Sichtfläche oder Reinigungsproblematik. Dokumentieren Sie die Prüfmethodik vor dem Versuch. „Sieht besser aus“ reicht nicht aus, wenn ein Käufer zusätzlich geschützte Maße, wiederholbare Trennung und gleichmäßige Ergebnisse über die gesamte Charge benötigt. Maschineneinstellungen können nicht allein anhand des Teilematerials ausgewählt werden. Teilegeometrie, Form und Verschleiß des Mediums, Beladungszustand, Compound und Wasserzustand beeinflussen alle das Bewegungs- und Kontaktmuster. Verwenden Sie den Leitfaden zur Fehlerbehebung beim Gleitschleifenwenn das Ausgangsproblem ein Defekt und keine Prozessentwicklungsfrage ist. Was die Frequenz in einem Gleitschleifversuch verändert Die Frequenz beschreibt, wie oft das System schwingt. In der Praxis beeinflusst sie die Bewegung der Medienmasse und die wiederholten Kontaktvorgänge am Werkstück. Eine Einstellungsänderung sollte daher anhand von beobachtbarer Zirkulation, Teilebewegung und Oberflächenmerkmalen bewertet werden, nicht allein anhand des Steuerwerts. Achten Sie auf Totzonen, instabilen Fluss, Teileansammlungen in einem Bereich, übermäßige Teilefreilegung oder Änderungen des Geräuschs und Verhaltens der Charge. Diese Beobachtungen diagnostizieren nicht allein eine Einstellung, helfen aber festzustellen, ob der Versuch mechanisch stabil genug für einen Vergleich bleibt. Was die Amplitude am Kontaktmuster verändert Die Amplitude beschreibt die Größe der Schwingungsbewegung. Ihre Wirkung hängt von Maschine, Beladung und Mediensystem ab. Eine größere Bewegung kann Transport und Kontaktintensität verändern, garantiert jedoch keine schnellere oder bessere Bearbeitung. Sie kann auch den Kontakt zwischen Teilen, das Risiko für dünne Kanten oder die Bewegung von Compound und Rückständen durch die Charge verändern. Wenn Kontaktschäden ein Problem darstellen, überprüfen Sie die Medienabdeckung und Beladungssteuerung mit dem Leitfaden zur Vermeidung von Schäden zwischen Teilen. Versuchen Sie nicht, jeden Defekt mit Bewegungseinstellungen zu lösen. Warum die Zykluszeit nicht separat gewählt werden kann Die Zykluszeit ist die angesammelte Einwirkdauer unter einer definierten Prozessbedingung. Wenn sich Frequenz, Amplitude, Medienzustand...

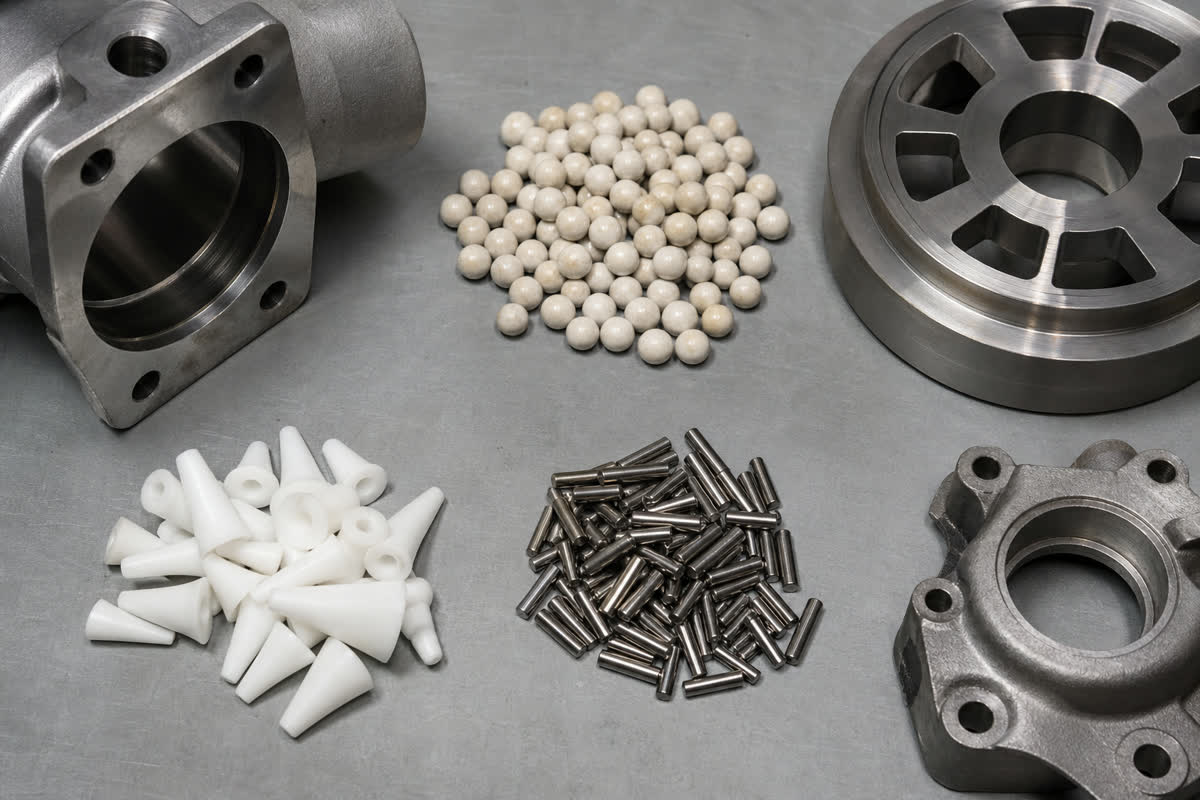

Keramisches Medienform-Leitfaden: Zylinder, Dreiecke, Kegel und Winkelschnitte Die Auswahl der Form keramischer Medien ist eine Geometrieentscheidung, keine Abkürzung, die auf einem Formnamen basiert. Zylinder, Dreiecke, winkelig geschnittene Teile und andere Profile berühren Kanten, Flächen, Aussparungen und Öffnungen auf unterschiedliche Weise. Beginnen Sie mit der Bauteilzeichnung und den Merkmalen, die erreicht oder geschützt werden müssen, und prüfen Sie anschließend in einer kontrollierten Probefertigung potenzielle Medien hinsichtlich Festsetzen, Trennung und Oberflächenrisiken. Beginnen Sie mit dem Merkmal, nicht mit dem Medienkatalog Bevor Sie Formen vergleichen, markieren Sie die Bauteilmerkmale, die die Entscheidung bestimmen: Außenkanten, breite Flächen, Schlitze, Löcher, Gewindeeingänge, Sacktaschen und dünne Wände. Halten Sie außerdem fest, welche Oberflächen eine Kantenänderung akzeptieren können und welche ihre ursprüngliche Geometrie behalten müssen. Eine Medienform, die ein Merkmal erreicht, kann über ein anderes hinwegbrücken, in einer Öffnung festsetzen oder ein Abzeichnungsmuster auf einer kosmetischen Fläche hinterlassen. Verwenden Sie die Bauteilzeichnung, um die kleinste zugängliche Öffnung und mögliche Zwei-Punkt- oder Drei-Punkt-Einklemmbedingungen zu identifizieren. Nennabmessungen der Medien allein reichen nicht aus, da Medien verschleißen und sich die effektive Kontaktgeometrie während der Verwendung ändert. Für Öffnungen und Innenmerkmale verwenden Sie den separaten Leitfaden zur Mediengröße für Löcher, Schlitze und Hohlräume. KI-generierte konzeptionelle Illustration; keine echte Fabrik, kein Kundenfall und kein gemessenes Ergebnis. Wie übliche keramische Medienformen den Kontakt verändern Zylinder und winkelig geschnittene Zylinder Zylindrische Medien bieten eine Kombination aus gekrümmtem Seitenkontakt und Endkontakt. Winkelig geschnittene Enden können schmalere Kontaktlinien an Kanten und flachen Merkmalen erzeugen. Die praktische Frage ist, ob der Zylinder frei um das Bauteil zirkulieren kann, ohne sich über einem Schlitz auszurichten oder in ein Loch einzutreten, aus dem er nicht getrennt werden kann. Dreiecke und dreieckige Profile Dreieckige Medien weisen Ecken und flache Flächen auf. Dies kann sie nützlich machen, wenn ein Versuch einen stärker definierten Zugang nahe Kanten oder in offene Aussparungen benötigt, aber dieselbe Geometrie erzeugt einen richtungsabhängigen Kontakt. Prüfen Sie, ob ein Dreieck über ein Merkmal verkeilen, eine geschützte Fläche markieren oder sich durch Verschleiß festsetzen kann. Kegel und konische Profile Konische Medien können sich Öffnungen mit unterschiedlichen Kontaktbreiten entlang ihrer Länge nähern. Das bedeutet nicht, dass sie sicher in jede Aussparung eintreten. Vergleichen Sie das vollständige Profil mit Öffnung, Tiefe und Austrittsweg und prüfen Sie nach jedem Versuchsschritt auf Überbrückung oder Verkeilung. Sterne und andere komplexe Profile Komplexe Profile bieten m...

Wie man Grathöhe, Kantenänderung und Ra nach dem Entgraten misst Ein Endbearbeitungsversuch lässt sich schwer genehmigen, wenn „sieht glatter aus“ das einzige Ergebnis ist. Gratentfernung, Kantenerhaltung und Oberflächenstruktur sind unterschiedliche Fragen und benötigen daher separate Prüfungen. Dieser praktische Messplan hilft Käufern und Lieferanten, eingehende Teile mit Versuchsmustern zu vergleichen, ohne eine allgemeingültige Akzeptanzgrenze zu erfinden. Konzeptioneller Messablauf. Die Zeichnung stellt kein gemessenes Kundenergebnis dar. Mit der Zeichnung und dem funktionalen Risiko beginnen Markieren Sie die Merkmale, die Passung, Dichtheit, Beschichtung, Montage oder Handhabung beeinflussen. Ein Grat an einer Querbohrung kann eine Höhenprüfung erfordern; eine Funktionskante kann einen Vergleich von Radius oder Profil erfordern; eine Dichtfläche kann einen spezifizierten Parameter der Oberflächenstruktur erfordern. Ersetzen Sie die Zeichnungsanforderung nicht durch ein allgemeines Ziel „poliert“. Halten Sie drei Fragen getrennt 1. Ist der Grat noch vorhanden? Verwenden Sie eine definierte Betrachtungsrichtung und eine wiederholbare optische oder profilbasierte Methode. Erfassen Sie die Position des Merkmals, Vergrößerung oder Instrument, Beleuchtung, Vorrichtung und ob das Ergebnis ein maximaler Messwert, ein Profilwert oder eine visuelle Gut/Schlecht-Regel ist. Fotografieren Sie nach Möglichkeit dasselbe Merkmal vor und nach dem Versuch. 2. Hat sich die Kante verändert? Messen Sie die Kante dort, wo die Funktion eine Kontrolle erfordert. Abhängig von Zeichnung und Zugänglichkeit kann dies ein Kantenradius, ein Fasenmaß oder ein Profilvergleich sein. Erfassen Sie Bezugspunkt, Schnitt oder Prüfebene, damit die nächste Probe an derselben Stelle gemessen wird. Oberflächenrauheit kann diese Geometrieprüfung nicht ersetzen. 3. Hat sich die Oberflächenstruktur verändert? Berichten Sie den spezifizierten Parameter, wie Ra oder einen anderen in der Zeichnung definierten Profilparameter, zusammen mit Instrument und Methodeneinstellungen. Die NIST-Dokumentation zeigt, dass Tastspitzengeometrie, Filterung, Abtastung und Kalibrierung eine Oberflächenprofilmessung beeinflussen. Halten Sie Methode und Messrichtung zwischen eingehenden und bearbeiteten Proben konsistent. Erfassen Sie die Methode zusammen mit der Zahl; vergleichen Sie keine isolierten Messwerte aus unbekannten Einstellungen. Erstellen Sie vor dem Versuch eine Messkarte Feld Was zu erfassen ist Warum es wichtig ist Teil und Merkmal Teile-ID, Zeichnungsrevision, Merkmals-ID und Prüfposition Verhindert, dass Messungen auf einen leichteren Bereich abweichen Eingangszustand Gratrichtung, sichtbare Beschädigung und Basiswerte Trennt Prozessänderung von Eingangsschwankung Gratmethode Optische/Profilmethode, Vorrichtung, Richtung und Berichtsregel Macht die Entscheidung über Restgrat wiederholbar Kantenmethode Radius-, Fasen- oder Profilmethode und Bezugspunkt Prüft, ob die Funktionsgeometrie erh...
